《串联和并联》电流和电路PPT优质课件下载

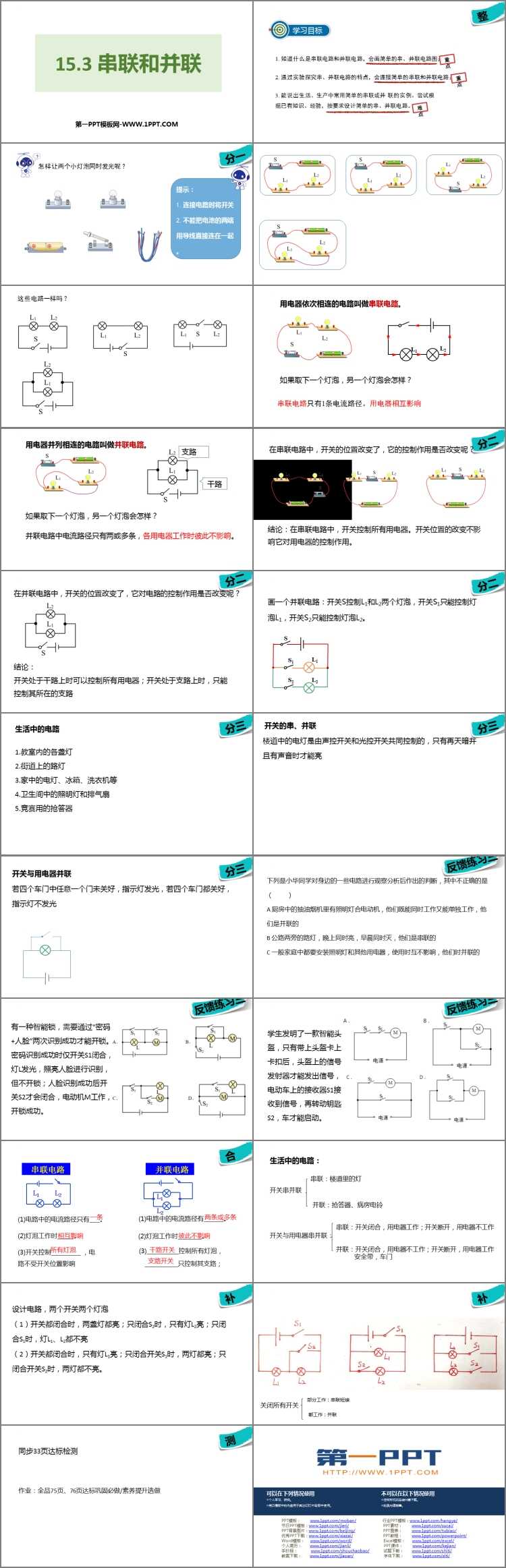

人教版九年级物理全册《串联和并联》电流和电路PPT优质课件下载，共22页。
学习目标
1. 知道什么是串联电路和并联电路，会画简单的串、并联电路图；
2. 通过实验探究串、并联电路的特点，会连接简单的串联和并联电路；
3. 能说出生活、生产中常用简单的串联或并 联的实例。尝试根据已有知识、经验，按要求设计简单的串、并联电路。
用电器依次相连的电路叫做串联电路。
如果取下一个灯泡，另一个灯泡会怎样？
串联电路只有1条电流路径。用电器相互影响
用电器并列相连的电路叫做并联电路。
如果取下一个灯泡，另一个灯泡会怎样？
并联电路中电流路径只有两或多条，各用电器工作时彼此不影响。
在串联电路中，开关的位置改变了，它的控制作用是否改变呢？
结论：在串联电路中，开关控制所有用电器。开关位置的改变不影响它对用电器的控制作用。
在并联电路中，开关的位置改变了，它对电路的控制作用是否改变呢？
结论：开关处于干路上时可以控制所有用电器；开关处于支路上时，只能控制其所在的支路
生活中的电路
1.教室内的各盏灯
2.街道上的路灯
3.家中的电灯、冰箱、洗衣机等
4.卫生间中的照明灯和排气扇
5.竞赛用的抢答器
开关的串、并联
楼道中的电灯是由声控开关和光控开关共同控制的，只有再天暗并且有声音时才能亮
开关与用电器并联
若四个车门中任意一个门未关好，指示灯发光，若四个车门都关好，指示灯不发光
设计电路，两个开关两个灯泡
（1）开关都闭合时，两盏灯都亮；只闭合S2时，只有灯L2亮；只闭合S1时，灯L1、L2都不亮
（2）开关都闭合时，只有灯L1亮；只闭合开关S1时，两灯都亮；只闭合开关S2时，两灯都不亮。
