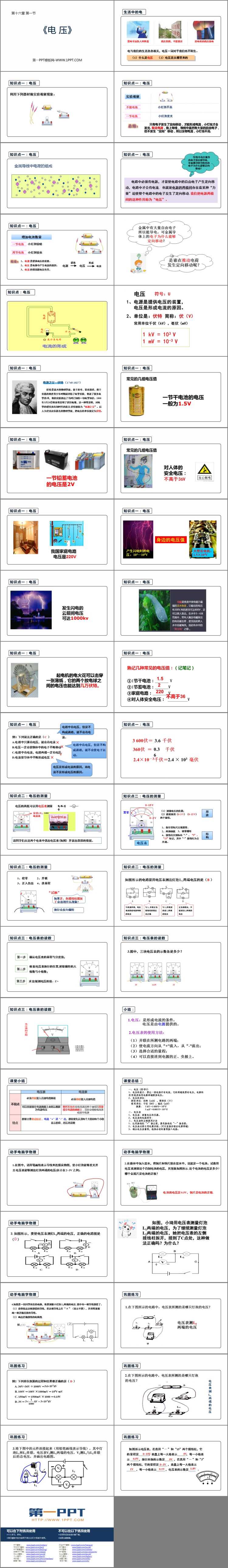

人教版九年级物理全册《电压》电压电阻PPT免费教学课件，共43页。

生活中的电

电与我们的生活息息相关，电压一词对于我们也不陌生。

（1）什么是电压 （2）电压是从哪里来的

知识点一：电压

只有电子发生了定向移动，才能形成电流，小灯泡才会发光. 取走电源，换上导线，导线中虽然有大量的自由电子，但不发生“定向”移动，所以没有电流，小灯泡不亮.

导线中有大量自由电子所以能导电，可金属导体中的自由电子为什么能够定向移动？

电路中必须有电源，才能使电路中的自由电子产生定向移动，电路中才会有电流. 也就是电源的两极间存在着某种“力量”迫使整个电路中的电子发生了定向移动.我们把电源两极间的这种作用称为“电压”。

增加电池数量

1、电源 是提供电压的装置。

2、电压 是电路中产生电流的原因。

3、电流 的强弱跟电压有关。

电源之父：伏特 （1745-1827）

伏特是意大利物理学家。善于思考、喜欢探求、勇于实践的他在青少年时期就开始了电学实验，他读了很多电学的书，他的实验超出了当时已知的一切电学知识。1800年3月20日他宣布发明了伏打电堆，这一神奇发明，对电学的研究具有划时代的意义.伏特被称为“电源之父”。后人为纪念这位著名的物理学家，把电压的单位规定为伏特。

知识点二：电压的测量

电压的高低可以用电压表测量

（1）测量电压的仪器；

（2）通常采用（0~3 V）（0~15 V）两个量程。

如图所示的电路能用电压表测出灯泡 L1 两端电压的是（ ）

与电源并联，电压表测的是电源两端的电压

与 L1 并联正负接线柱的接法也正确

与 L2并联测的是 L2两端的电压

正负极接反，不能测出L1两端的电压

知识点三：电压表的读数

确认电压表的量程与分度值；

根据电压表指针的位置,读取偏转的大格数与小格数；

求出被测电压的值：U=

1.电压：是形成电流的条件，电压是由电源提供的。

2.电压表的使用方法：

（1）并联在所测电路的两端；

（2）使电流方向从“+”流入，从“-”流出；

（3）选择合适的量程；

（4）可以直接连到电源的正、负极上。
