《电压》电压电阻PPT精品教学课件

内容介绍

人教版九年级物理全册《电压》电压电阻PPT精品教学课件，共28页。

什么是电压？

U形管中装入一定量的水，用一个夹子夹住了底部连通的软管。如何使水管中的水流动呢？如何是水管中的水能持续流动呢？

提高U形管的一端,两侧产生水位差, 打开夹子,会看到右侧高水位的水流向左侧低水位。水位相平时,水停止流动。

结论:形成水流的原因是有水位差(水压)

若要产生持续水位差,需要一个抽水机,将左侧的水持续抽到右侧,保持右侧水位持续比左侧高。

结论:要产生持续水流,需要始终存在水位差(水压)。水轮机起到维持水位差的作用。

电流的动力——电压（U）

电压的单位——伏特，简称 “伏” 用大写“V”。

电压由电源提供，每一个电荷离开电源时都会被赋予电源的电压值。

电压表的使用

电压表与被测物并联

使用前也要调零。

选好量程（0-3V，0-15V）

正接线柱（红色）流入，负接线柱（黑色）流出。

可以直接连接电源

在电路中相当于断路。

电压表的测量对象

看电压表和谁并联，即连接电压两端的导线包围了那些原件。

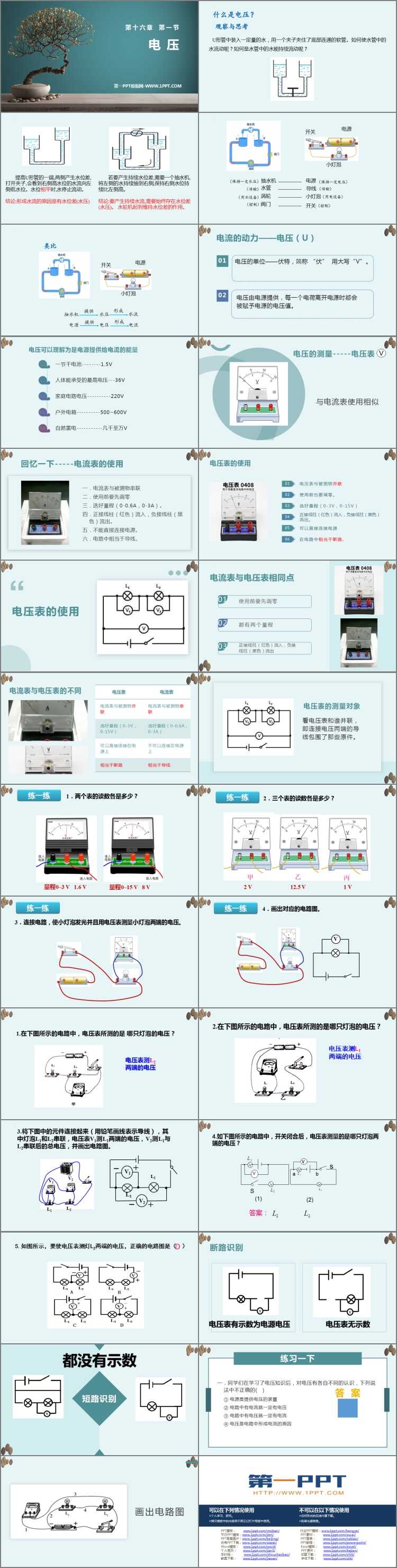

图集
