《电压》电压电阻PPT优质教学课件

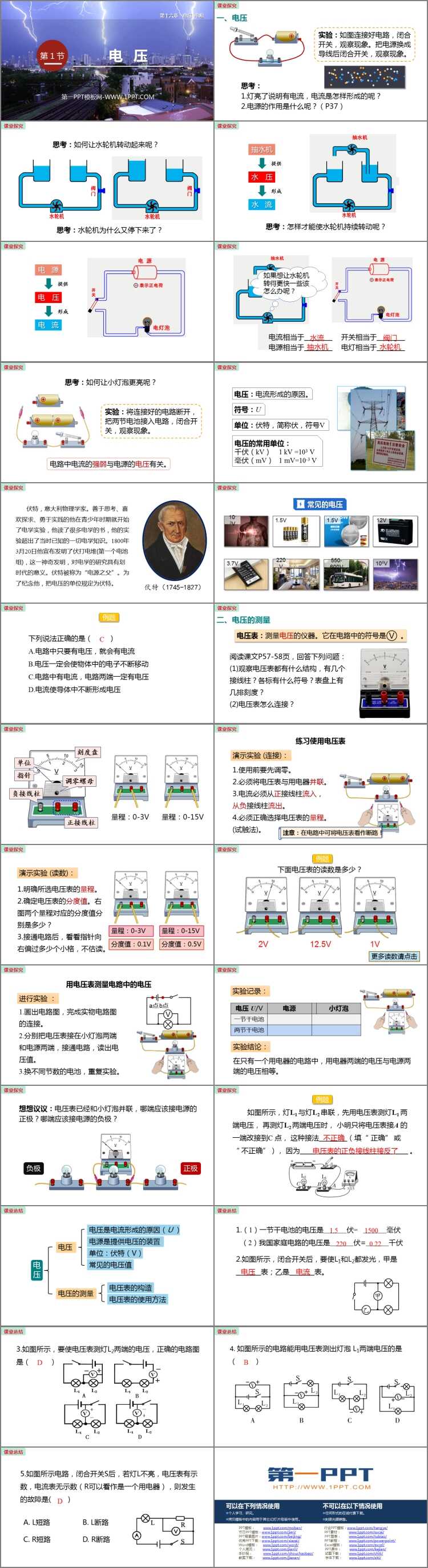

人教版九年级物理全册《电压》电压电阻PPT优质教学课件，共26页。
课堂探究
一、电压
实验：如图连接好电路，闭合开关，观察现象。把电源换成导线后闭合开关，观察现象。
思考：如何让小灯泡更亮呢？
实验：将连接好的电路断开，把两节电池接入电路，闭合开关，观察现象。
电路中电流的强弱与电源的电压有关。
电压：电流形成的原因。
符号：U
单位：伏特，简称伏，符号V
电压的常用单位：
千伏（kV） 1 kV =103 V
毫伏（mV） 1 mV=10-3 V
伏特，意大利物理学家。善于思考、喜欢探求、勇于实践的他在青少年时期就开始了电学实验，他读了很多电学的书，他的实验超出了当时已知的一切电学知识。1800年3月20日他宣布发明了伏打电堆(第一个电池组)，这一神奇发明，对电学的研究具有划时代的意义。伏特被称为“电源之父”。为了纪念他，把电压的单位规定为伏特。
二、电压的测量
电压表：测量电压的仪器。它在电路中的符号是v。
阅读课文P57-58页，回答下列问题：
(1)观察电压表都有什么结构，有几个接线柱？各标有什么符号？表盘上有几排刻度？
(2)电压表怎么连接？
演示实验 (连接)：
1.使用前要先调零。
2.必须将电压表与用电器并联。
3.电流必须从正接线柱流入，从负接线柱流出。
4.必须正确选择电压表的量程。(试触法)。
演示实验 (读数)：
1.使用前要先调零。
2.必须将电压表与用电器并联。
3.电流必须从正接线柱流入，从负接线柱流出。
4.必须正确选择电压表的量程。(试触法)。
想想议议：电压表已经和小灯泡并联，哪端应该接电源的正极？哪端应该接电源的负极？
