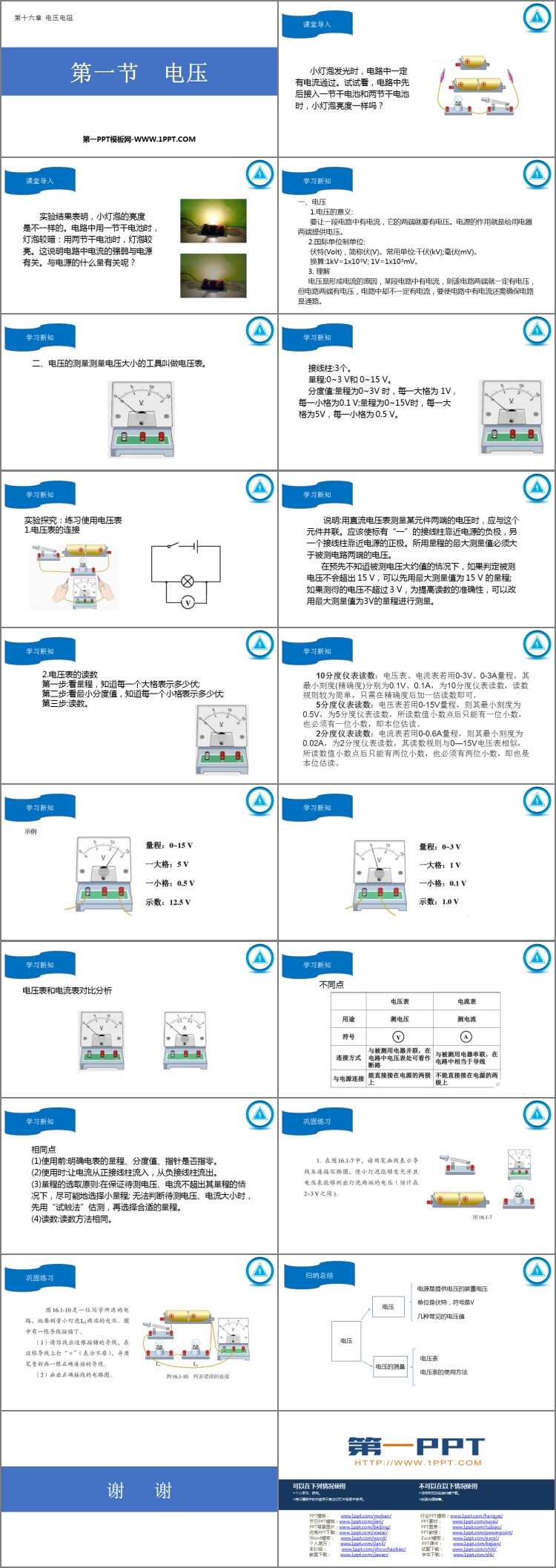

《电压》电压电阻PPT优秀教学课件

人教版九年级物理全册《电压》电压电阻PPT优秀教学课件，共20页。

学习新知

一、电压

1.电压的意义:

要让一段电路中有电流，它的两端就要有电压。电源的作用就是给用电器两端提供电压。

2.国际单位制单位:

伏特(Volt)，简称伏(V)。常用单位:千伏(kV);毫伏(mV)。

换算:1kV=1x10³V; 1V=1x10³mV。

3. 理解

电压是形成电流的原因，某段电路中有电流，则该电路两端就一定有电压，但电路两端有电压，电路中却不一定有电流，要使电路中有电流还需确保电路是通路。

二、电压的测量测量电压大小的工具叫做电压表。

接线柱:3个。

量程:0~3 V和 0~15 V。

分度值:量程为0~3V 时，每一大格为 1V，每一小格为0.1 V;量程为0~15V时，每一大格为5V，每一小格为 0.5 V。

实验探究：练习使用电压表

1.电压表的连接

说明:用直流电压表测量某元件两端的电压时，应与这个元件并联。应该使标有“一”的接线柱靠近电源的负极，另一个接线柱靠近电源的正极。所用量程的最大测量值必须大于被测电路两端的电压。

在预先不知道被测电压大约值的情况下，如果判定被测电压不会超出 15 V，可以先用最大测量值为 15 V 的量程;如果测得的电压不超过 3 V，为提高读数的准确性，可以改用最大测量值为3V的量程进行测量。

2.电压表的读数

第一步:看量程，知道每一个大格表示多少伏;

第二步:看最小分度值，知道每一个小格表示多少伏;

第三步:读数。

相同点

(1)使用前:明确电表的量程、分度值、指针是否指零。

(2)使用时:让电流从正接线柱流入，从负接线柱流出。

(3)量程的选取原则:在保证待测电压、电流不超出其量程的情况下，尽可能地选择小量程; 无法判断待测电压、电流大小时，先用“试触法”估测，再选择合适的量程。

(4)读数:读数方法相同。
