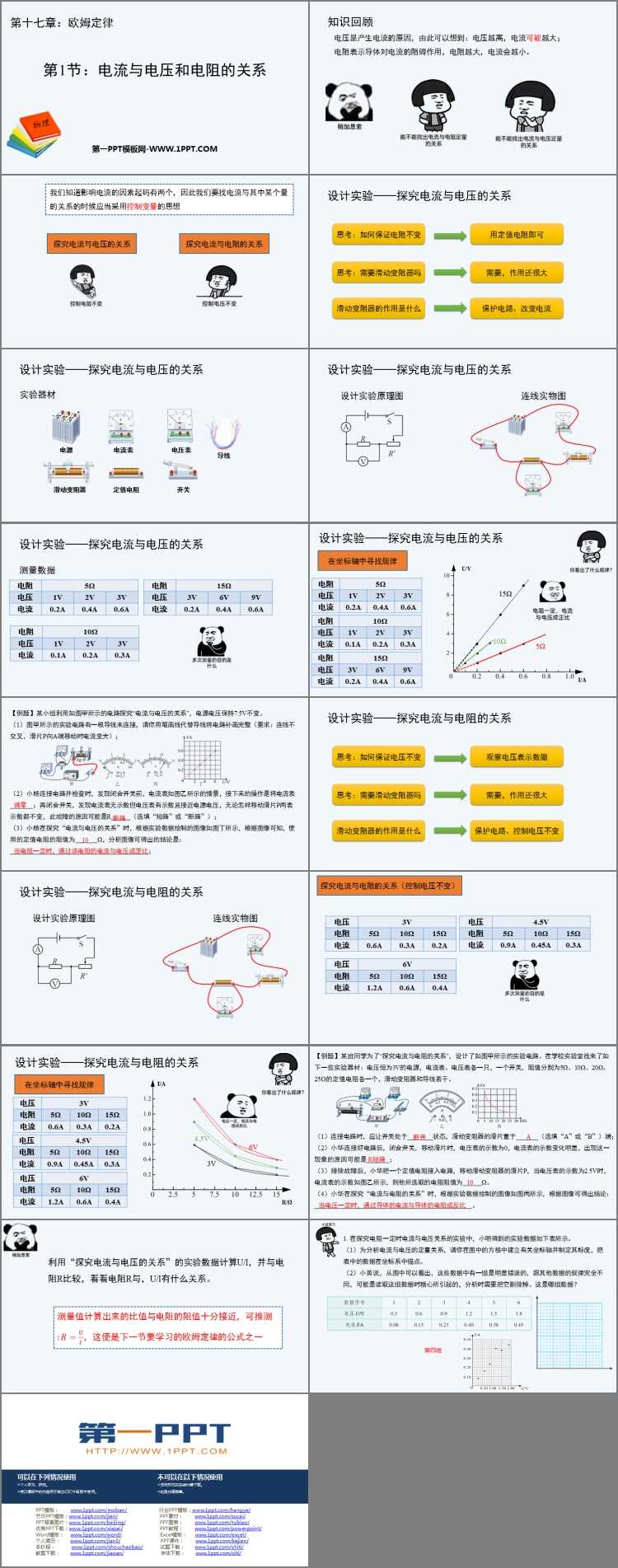

人教版九年级物理全册《电流与电压和电阻的关系》欧姆定律PPT精品课件下载，共17页。
知识回顾
电压是产生电流的原因，由此可以想到：电压越高，电流可能越大；
电阻表示导体对电流的阻碍作用，电阻越大，电流会越小。
我们知道影响电流的因素起码有两个，因此我们要找电流与其中某个量的关系的时候应当采用控制变量的思想
【例题】某班同学为了“探究电流与电阻的关系”，设计了如图甲所示的实验电路。在学校实验室找来了如下一些实验器材：电压恒为3V的电源，电流表、电压表各一只，一个开关，阻值分别为5Ω、10Ω、20Ω、25Ω的定值电阻各一个，滑动变阻器和导线若干。
（1）连接电路时，应让开关处于________状态，滑动变阻器的滑片置于_______（选填“A”或“B”）端；
（2）小华连接好电路后，闭合开关，移动滑片时，电压表的示数为0，电流表的示数变化明显，出现这一现象的原因可能是_______；
（3）排除故障后，小华把一个定值电阻接入电路，移动滑动变阻器的滑片P，当电压表的示数为2.5V时，电流表的示数如图乙所示，则他所选取的电阻阻值为______Ω。
（4）小华在探究“电流与电阻的关系”时，根据实验数据绘制的图像如图丙所示，根据图像可得出结论：_________________________________________________。
利用“探究电流与电压的关系”的实验数据计算U/I，并与电阻R比较，看看电阻R与，U/I有什么关系。
测量值计算出来的比值与电阻的阻值十分接近，可推测:R=U/I，这便是下一节要学习的欧姆定律的公式之一
