《电阻的测量》欧姆定律PPT优质课件下载

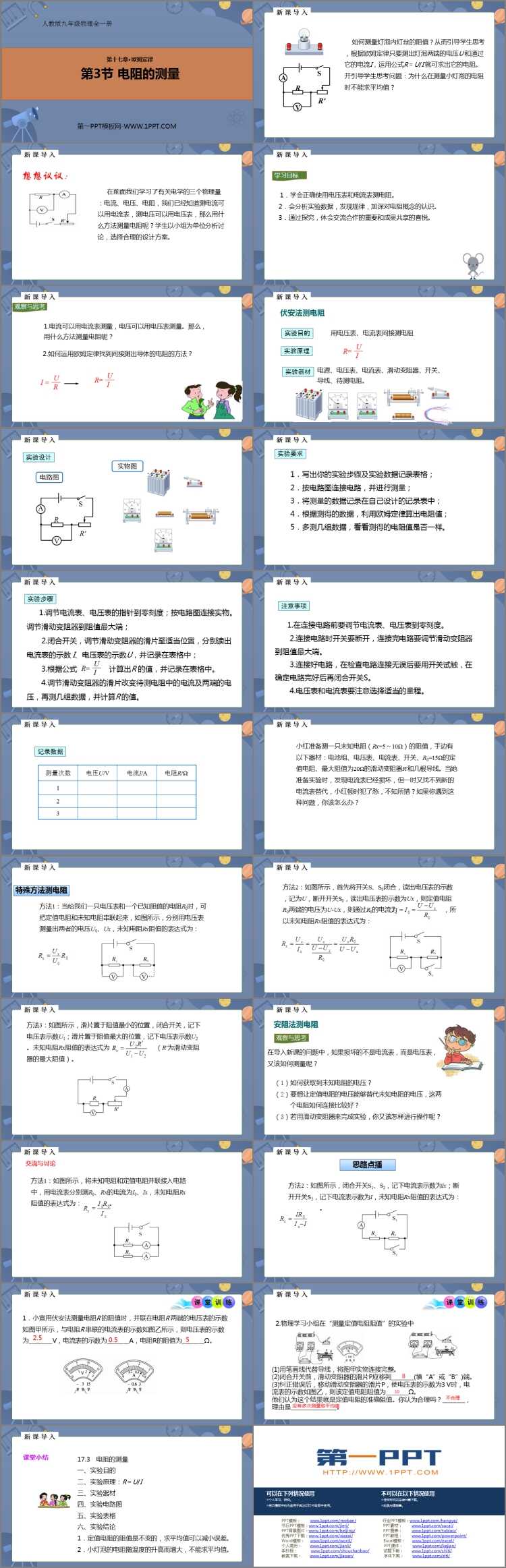

人教版九年级物理全册《电阻的测量》欧姆定律PPT优质课件下载，共22页。

学习目标

1．学会正确使用电压表和电流表测电阻。

2．会分析实验数据，发现规律，加深对电阻概念的认识。

3．通过探究，体会交流合作的重要和成果共享的喜悦。

观察与思考

1.电流可以用电流表测量，电压可以用电压表测量。那么，用什么方法测量电阻呢？

2.如何运用欧姆定律找到间接测出导体的电阻的方法？

伏安法测电阻

用电压表、电流表间接测电阻

R=U/I

电源、电压表、电流表、滑动变阻器、开关、导线、待测电阻。

实验要求

1．写出你的实验步骤及实验数据记录表格；

2．按电路图连接电路，并进行测量；

3．将测量的数据记录在自己设计的记录表中；

4．根据测得的数据，利用欧姆定律算出电阻值；

5．多测几组数据，看看测得的电阻值是否一样。

实验步骤

1.调节电流表、电压表的指针到零刻度；按电路图连接实物。调节滑动变阻器到阻值最大端；

2.闭合开关，调节滑动变阻器的滑片至适当位置，分别读出电流表的示数 I、电压表的示数U，并记录在表格中；

3.根据公式 R=U/I计算出R 的值，并记录在表格中。

4.调节滑动变阻器的滑片改变待测电阻中的电流及两端的电压，再测几组数据，并计算R 的值。

注意事项

1.在连接电路前要调节电流表、电压表到零刻度。

2.连接电路时开关要断开，连接完电路要调节滑动变阻器到阻值最大端。

3.连接好电路，在检查电路连接无误后要用开关试触，在确定电路完好后再闭合开关S。

4.电压表和电流表要注意选择适当的量程。

安阻法测电阻

在导入新课的问题中，如果损坏的不是电流表，而是电压表，又该如何测量呢？

（1）如何获取到未知电阻的电压？

（2）要想让定值电阻的电压能够替代未知电阻的电压，这两个电阻如何连接比较好？

（3）若用滑动变阻器来完成实验，你又该怎样进行操作呢？
