《欧姆定律在串、并联电路中的应用》欧姆定律PPT优质课件下载

内容介绍

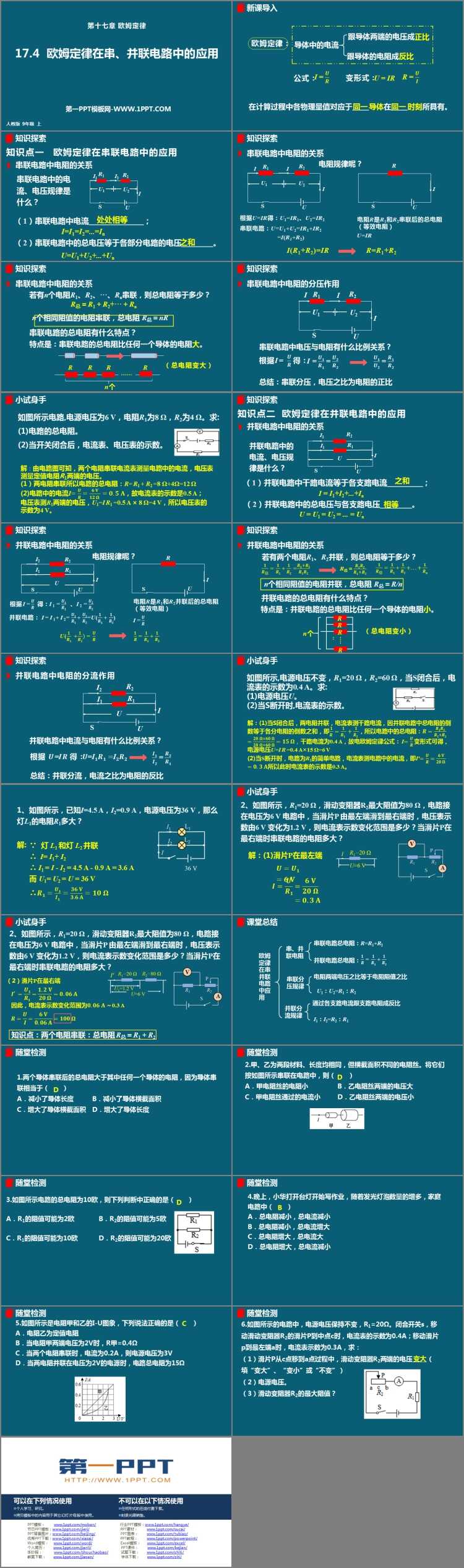

人教版九年级物理全册《欧姆定律在串、并联电路中的应用》欧姆定律PPT优质课件下载，共23页。

知识点一欧姆定律在串联电路中的应用

串联电路中电阻的关系

串联电路中的电流、电压规律是什么？

（1）串联电路中电流______________；

I=I1=I2=...=In

（2）串联电路中的总电压等于各部分电路的电压________。

U=U1+U2+...+Un

若有n个电阻R1、R2、···、Rn串联，则总电阻等于多少？

R总＝R1＋R2+···＋Rn

n个相同阻值的电阻串联，总电阻 R总＝nR

串联电路的总电阻有什么特点？

特点是：串联电路的总电阻比任何一个导体的电阻大。

知识点二欧姆定律在并联电路中的应用

并联电路中电阻的关系

并联电路中的电流、电压规律是什么？

（1）并联电路中干路电流等于各支路电流_________；

I = I1+I2+...+In

（2）并联电路中的总电压与各支路电压________。

U = U1 = U2 = ... = Un

n个相同阻值的电阻并联，总电阻 R总＝R/n

并联电路的总电阻有什么特点？

特点是：并联电路的总电阻比任何一个导体的电阻小。
