《欧姆定律在串、并联电路中的应用》欧姆定律PPT免费课件(第1课时)

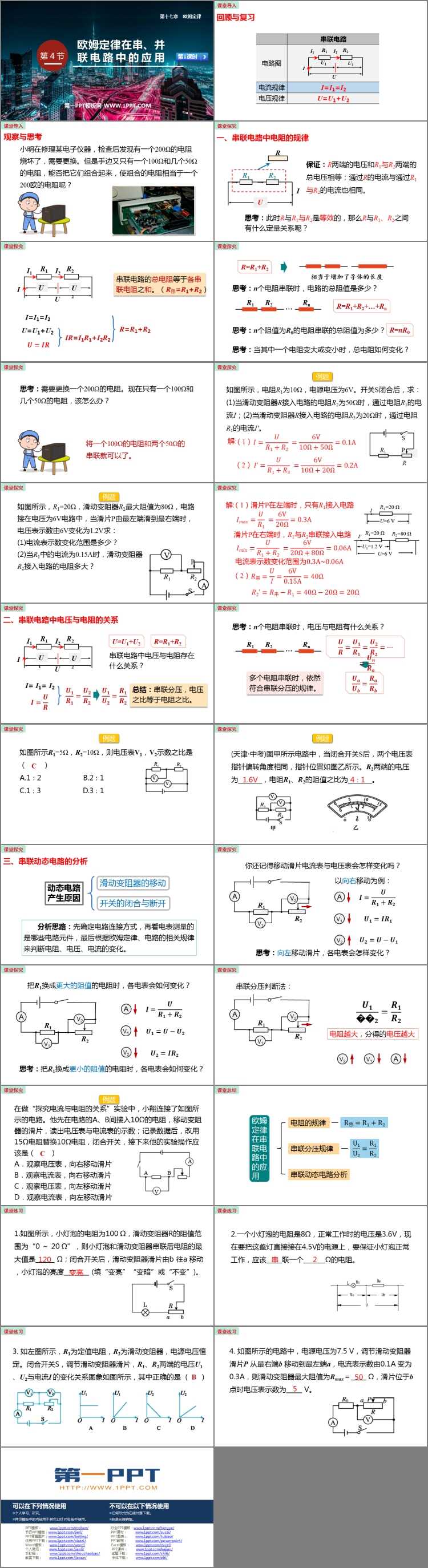

人教版九年级物理全册《欧姆定律在串、并联电路中的应用》欧姆定律PPT免费课件(第1课时)，共25页。
观察与思考
小明在修理某电子仪器，检查后发现有一个200Ω的电阻烧坏了，需要更换。但是手边又只有一个100Ω和几个50Ω的电阻，能否把它们组合起来，使组合的电阻相当于一个200欧的电阻呢？
课堂探究
一、串联电路中电阻的规律
保证：R两端的电压和R1与R2两端的总电压相等；通过R的电流与通过R1与R2的电流也相同。
思考：此时R与R1与R2是等效的，那么R与R1、R2之间有什么定量关系呢？
串联电路的总电阻等于各串联电阻之和。（R串=R1+R2）
思考：n个电阻串联时，电路的总阻值是多少？
思考：n个阻值为R0的电阻串联的总阻值为多少？
思考：当其中一个电阻变大或变小时，总电阻如何变化？
二、串联电路中电压与电阻的关系
串联电路中电压与电阻存在什么关系？
总结：串联分压，电压之比等于电阻之比。
三、串联动态电路的分析
分析思路：先确定电路连接方式，再看电表测量的是哪些电路元件，最后根据欧姆定律、电路的相关规律来判断电阻、电压、电流的变化。
你还记得移动滑片电流表与电压表会怎样变化吗？
思考：向左移动滑片，各电表会怎样变化？
例题
在做“探究电流与电阻的关系”实验中，小翔连接了如图所示的电路。他先在电路的A、B间接入10Ω的电阻，移动变阻器的滑片，读出电压表与电流表的示数；记录数据后，改用15Ω电阻替换10Ω电阻，闭合开关，接下来他的实验操作应该是（ ）
A．观察电压表，向右移动滑片
B．观察电流表，向右移动滑片
C．观察电压表，向左移动滑片
D．观察电流表，向左移动滑片
