《欧姆定律在串、并联电路中的应用》欧姆定律PPT免费课件(第2课时)

内容介绍

人教版九年级物理全册《欧姆定律在串、并联电路中的应用》欧姆定律PPT免费课件(第2课时)，共22页。

课堂探究

一、并联电路中电阻的规律

保证：R两端的电压和R1与R2两端的电压相等；通过R的电流与通过R1与R2的总电流也相同。

思考：R与R1、R2之间有什么定量关系呢？

思考：n个电阻并联时，电路的总阻值是多少？

思考：n个阻值都为R0的电阻并联的总阻值为多少？

思考：当其中一个电阻变大或变小时，总电阻如何变化？

二、并联电路中电流与电阻的关系

并联电路中电流与电阻存在什么关系？

总结：并联分流，电流之比等于电阻之比的倒数。

思考：n个电阻并联时，电流与电阻有什么关系？

多个电阻并联时，依然符合并联分流的规律。

三、并联动态电路的分析

分析思路：先确定电路连接方式，再看电表测量的是哪些电路元件，最后根据欧姆定律、电路的相关规律来判断电阻、电压、电流的变化。

滑动滑片时，各电表示数会如何变化呢？

把R1换成更大的阻值的电阻时，各电表会如何变化？

思考：把R1换成更小的阻值的电阻时，各电表会如何变化？

例题

如图所示，电源电压保持不变，闭合开关，当滑动变阻器的滑片滑动时，发现电流表A1的示数变大，则（）(多选)

A.滑动变阻器的滑片向左滑动

B.电压表V的示数变大

C.电流表A的示数变大

D.电压表V与电流表A示数的比值变大

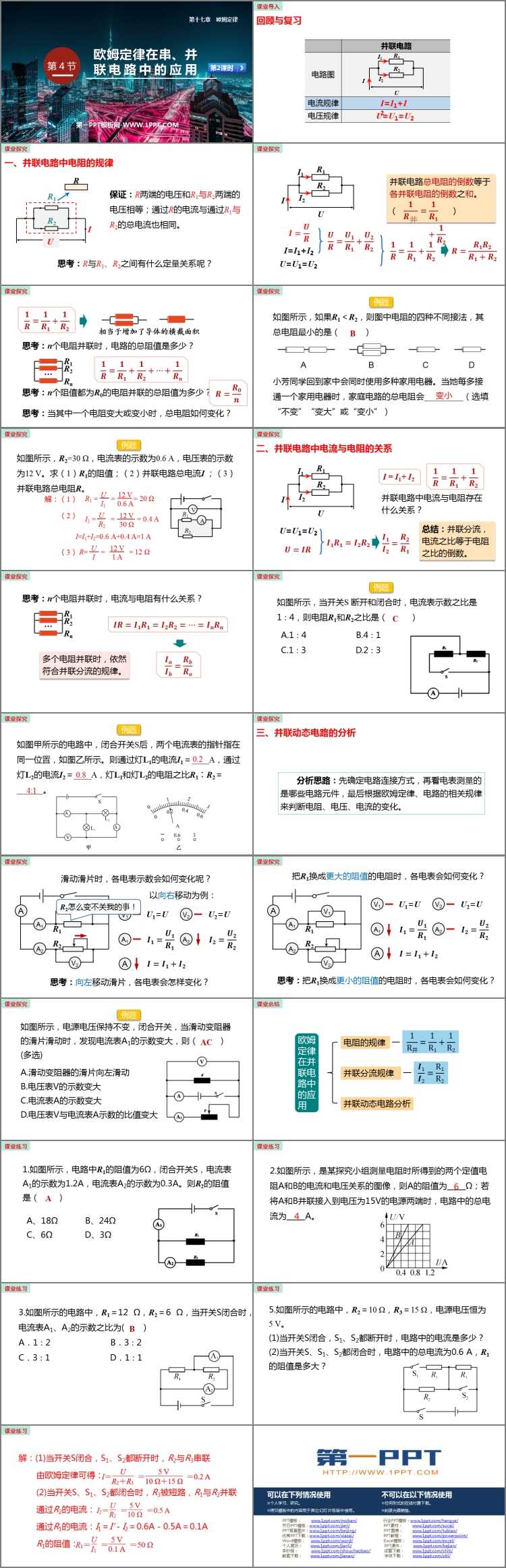

图集
