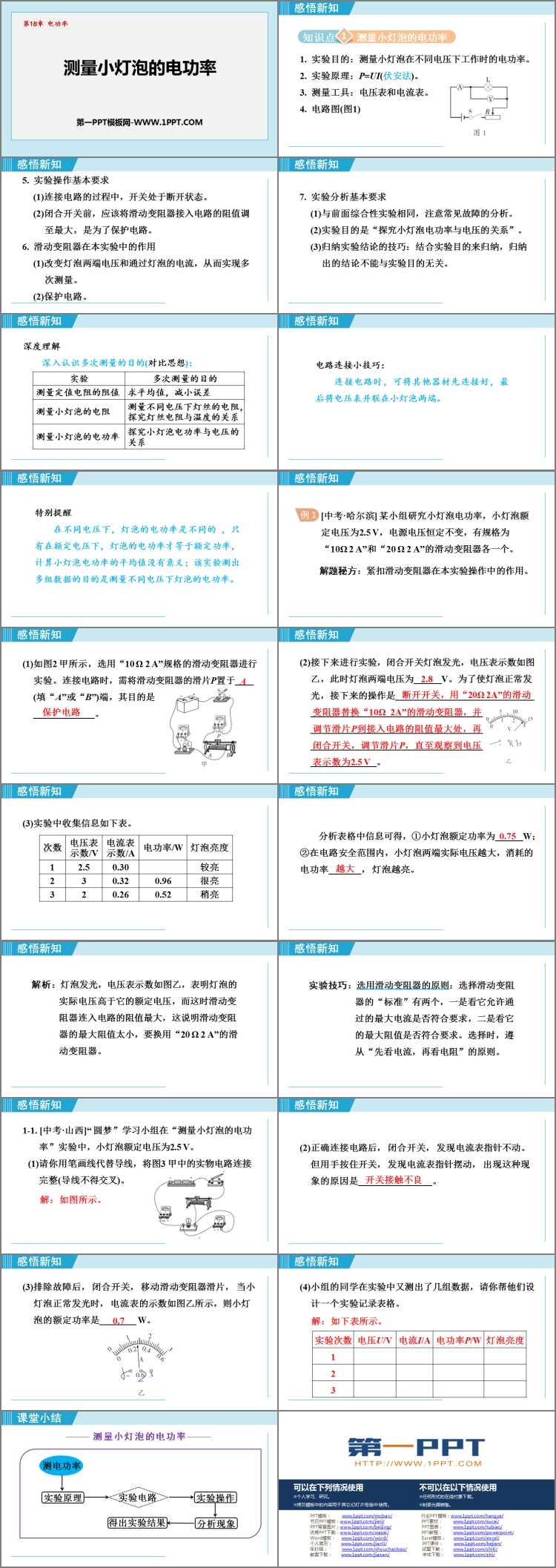

人教版九年级物理全册《测量小灯泡的电功率》电功率PPT免费课件下载，共20页。

知识点测量小灯泡的电功率

1. 实验目的：测量小灯泡在不同电压下工作时的电功率。

2. 实验原理：P=UI(伏安法)。

3. 测量工具：电压表和电流表。

4. 电路图(图1)

5. 实验操作基本要求

(1)连接电路的过程中，开关处于断开状态。

(2)闭合开关前，应该将滑动变阻器接入电路的阻值调至最大，是为了保护电路。

6. 滑动变阻器在本实验中的作用

(1)改变灯泡两端电压和通过灯泡的电流，从而实现多次测量。

(2)保护电路。

7. 实验分析基本要求

(1)与前面综合性实验相同，注意常见故障的分析。

(2)实验目的是“探究小灯泡电功率与电压的关系”。

(3)归纳实验结论的技巧：结合实验目的来归纳，归纳出的结论不能与实验目的无关。

电路连接小技巧：

连接电路时，可将其他器材先连接好，最后将电压表并联在小灯泡两端。

特别提醒

在不同电压下，灯泡的电功率是不同的，只有在额定电压下，灯泡的电功率才等于额定功率，计算小灯泡电功率的平均值没有意义；该实验测出多组数据的目的是测量不同电压下灯泡的电功率。
