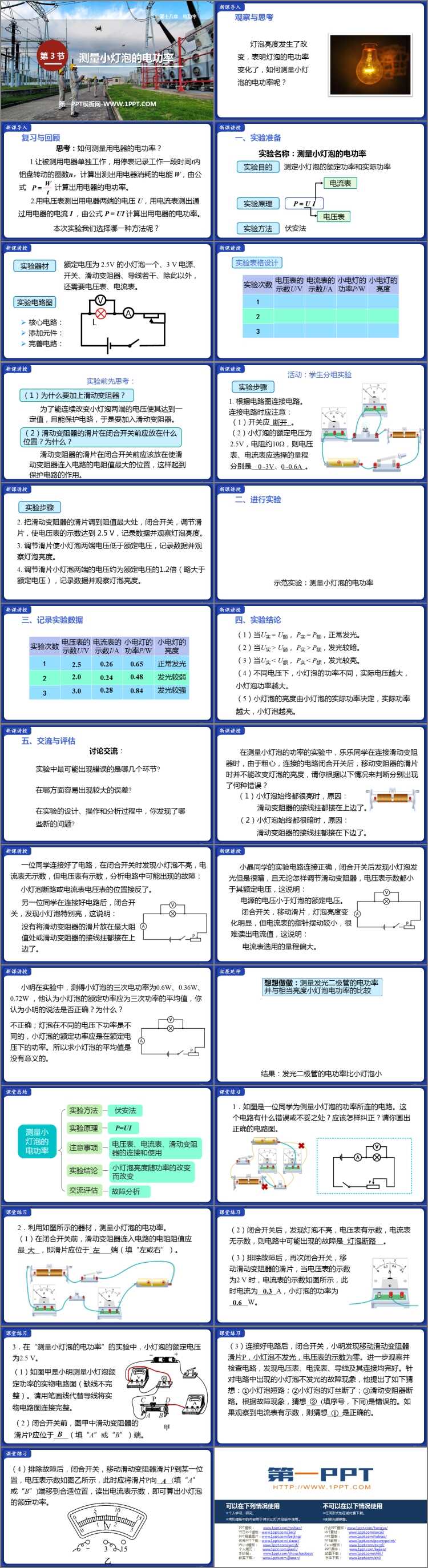

《测量小灯泡的电功率》电功率PPT优秀课件下载

人教版九年级物理全册《测量小灯泡的电功率》电功率PPT优秀课件下载，共26页。

复习与回顾

思考：如何测量用电器的电功率？

1.让被测用电器单独工作，用停表记录工作一段时间t内铝盘转动的圈数n，计算出测出用电器消耗的电能 W，由公式P = W/t 计算出用电器的电功率。

2.用电压表测出用电器两端的电压 U，用电流表测出通过用电器的电流 I ，由公式 P = UI 计算出用电器的电功率。

一、实验准备

实验名称：测量小灯泡的电功率

测定小灯泡的额定功率和实际功率

P = U I

额定电压为 2.5V 的小灯泡一个、3 V 电源、开关、滑动变阻器、导线若干、除此以外，还需要电压表、电流表。

实验前先思考：

（1）为什么要加上滑动变阻器？

为了能连续改变小灯泡两端的电压使其达到一定值，且能保护电路，于是要加入滑动变阻器。

（2）滑动变阻器的滑片在闭合开关前应放在什么位置？为什么？

滑动变阻器的滑片在闭合开关前应该放在使滑动变阻器连入电路的电阻值最大的位置，这样起到保护电路的作用。

实验步骤

1. 根据电路图连接电路。连接电路时应注意：

（1）开关应 断开。

（2）小灯泡的额定电压为2.5V，电阻约10Ω，则电压表、电流表应选择的量程分别是0~3V、0~0.6A 。

2. 把滑动变阻器的滑片调到阻值最大处，闭合开关，调节滑片，使电压表的示数达到 2.5 V，记录数据并观察灯泡亮度。

3. 调节滑片使小灯泡两端电压低于额定电压，记录数据并观察灯泡亮度。

4. 调节滑片小灯泡两端的电压约为额定电压的1.2倍（略大于额定电压），记录数据并观察灯泡亮度。

二、进行实验

示范实验：测量小灯泡的电功率

三、记录实验数据

四、实验结论

（1）当U实 = U额， P实 = P额，正常发光。

（2）当U实 > U额， P实 > P额，发光较暗。

（3）当U实 < U额， P实 < P额，发光较亮。

（4）不同电压下，小灯泡的功率不同，实际电压越大，小灯泡功率越大。

（5）小灯泡的亮度由小灯泡的实际功率决定，实际功率越大，小灯泡越亮。

五、交流与评估

实验中最可能出现错误的是哪几个环节?

在哪方面容易出现较大的误差?

在实验的设计、操作和分析过程中，你发现了哪些新的问题?

在测量小灯泡的功率的实验中，乐乐同学在连接滑动变阻器时，由于粗心，连接的电路闭合开关后，移动变阻器的滑片时并不能改变灯泡的亮度，请你根据以下情况来判断分别出现了何种错误？

（1）小灯泡始终都很亮时，原因：滑动变阻器的接线拄都接在上边了。

（2）小灯泡始终都很暗时，原因：滑动变阻器的接线拄都接在下边了。
