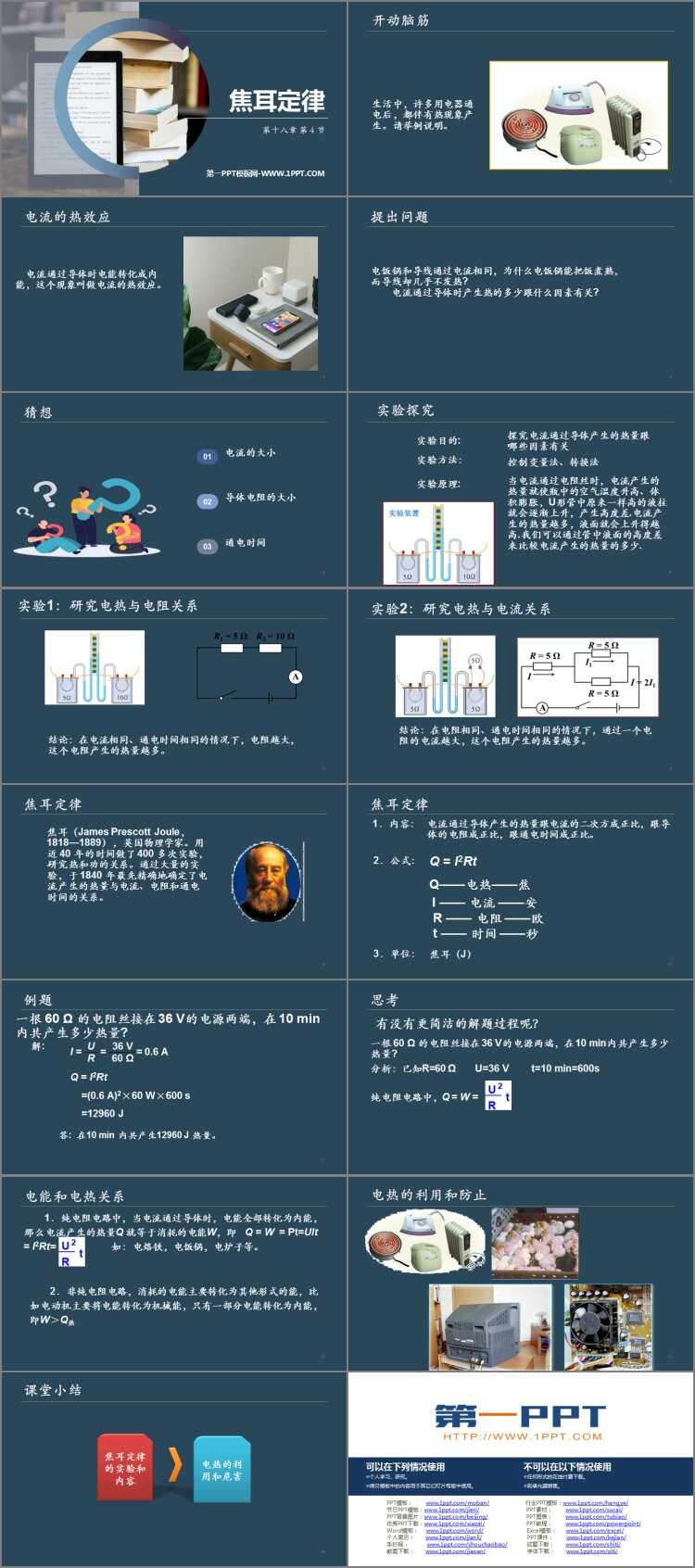

人教版九年级物理全册《焦耳定律》电功率PPT优秀课件下载，共16页。

电流的热效应

电流通过导体时电能转化成内能，这个现象叫做电流的热效应。

电饭锅和导线通过电流相同，为什么电饭锅能把饭煮熟，而导线却几乎不发热?

电流通过导体时产生热的多少跟什么因素有关?

实验探究

实验目的：探究电流通过导体产生的热量跟哪些因素有关

实验方法：控制变量法、转换法

实验原理：当电流通过电阻丝时，电流产生的热量就使瓶中的空气温度升高、体积膨胀，U形管中原来一样高的液柱就会逐渐上升，产生高度差.电流产生的热量越多，液面就会上升得越高.我们可以通过管中液面的高度差来比较电流产生的热量的多少.

实验1：研究电热与电阻关系

结论：在电流相同、通电时间相同的情况下，电阻越大，这个电阻产生的热量越多。

实验2：研究电热与电流关系

结论：在电阻相同、通电时间相同的情况下，通过一个电阻的电流越大，这个电阻产生的热量越多。

焦耳定律

焦耳（James Prescott Joule，1818—1889），英国物理学家。用近 40 年的时间做了 400 多次实验，研究热和功的关系。通过大量的实验，于 1840 年最先精确地确定了电流产生的热量与电流、电阻和通电时间的关系。

1．内容：电流通过导体产生的热量跟电流的二次方成正比，跟导体的电阻成正比，跟通电时间成正比。

2．公式：Q = I2Rt

Q——电热——焦

I —— 电流 ——安

R —— 电阻 ——欧

t —— 时间 ——秒

3．单位：焦耳（J）

电能和电热关系

1．纯电阻电路中，当电流通过导体时，电能全部转化为内能，那么电流产生的热量Q 就等于消耗的电能W，即　Q = W = Pt=UIt = I2Rt=如：电烙铁，电饭锅，电炉子等。

2．非纯电阻电路，消耗的电能主要转化为其他形式的能，比如电动机主要将电能转化为机械能，只有一部分电能转化为内能，即W＞Q热
