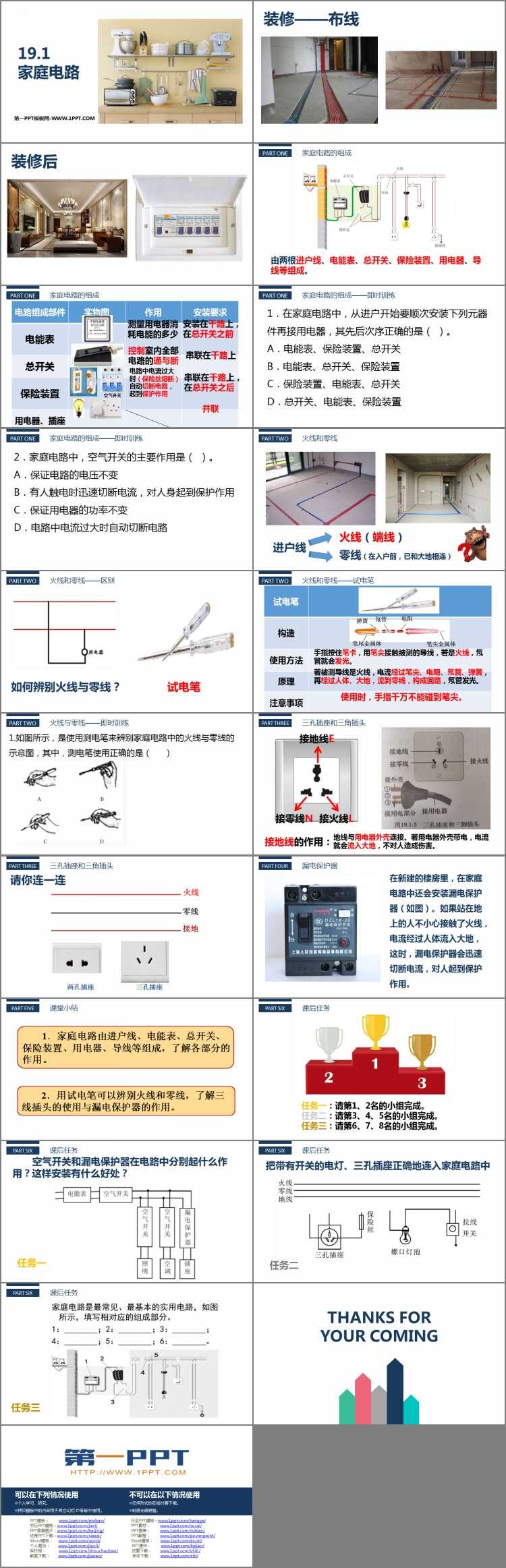

人教版九年级物理全册《家庭电路》生活用电PPT优质课件下载，共21页。

家庭电路的组成

由两根进户线、电能表、总开关、保险装置、用电器、导线等组成。

家庭电路的组成——即时训练

1．在家庭电路中，从进户开始要顺次安装下列元器件再接用电器，其先后次序正确的是（）。

A．电能表、保险装置、总开关

B．电能表、总开关、保险装置

C．保险装置、电能表、总开关

D．总开关、电能表、保险装置

2．家庭电路中，空气开关的主要作用是（）。

A．保证电路的电压不变

B．有人触电时迅速切断电流，对人身起到保护作用

C．保证用电器的功率不变

D．电路中电流过大时自动切断电路

火线和零线——试电笔

手指按住笔卡，用笔尖接触被测的导线，若是火线，氖管就会发光。

若被测导线是火线，电流经过笔尖、电阻、氖管、弹簧，再经过人体、大地，流到零线，构成回路，氖管发光。

三孔插座和三角插头

接地线的作用：地线与用电器外壳连接。若用电器外壳带电，电流就会流入大地，不对人造成伤害。

漏电保护器

在新建的楼房里，在家庭电路中还会安装漏电保护器（如图）。如果站在地上的人不小心接触了火线，电流经过人体流入大地，这时，漏电保护器会迅速切断电流，对人起到保护作用。

课堂小结

1．家庭电路由进户线、电能表、总开关、保险装置、用电器、导线等组成，了解各部分的作用。

2．用试电笔可以辨别火线和零线，了解三线插头的使用与漏电保护器的作用。
