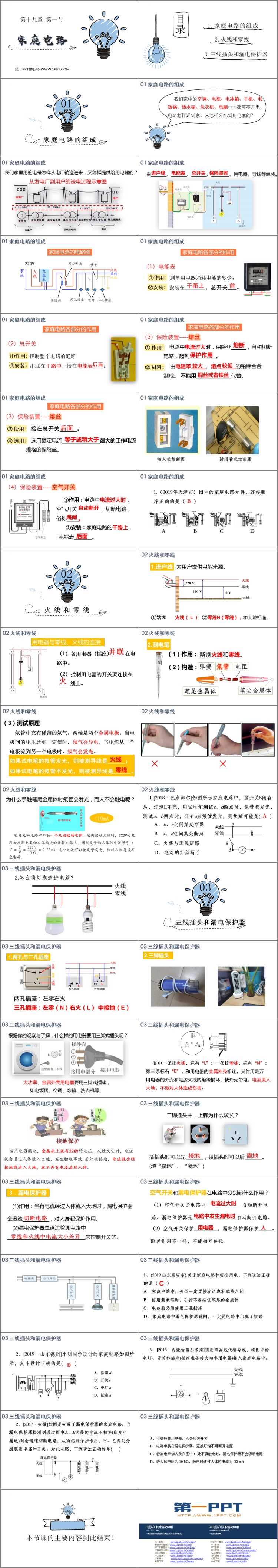

人教版九年级物理全册《家庭电路》生活用电PPT教学课件下载，共40页。

家庭电路的组成

我们家中的空调、电视、电冰箱、手机、电饭锅、热水壶、洗衣机、电脑……都离不开电，电是怎样送到家，又怎样分配到用电器的？

我们家里用的电是怎样从电厂输送进来，又怎样提供给用电器的？

家庭电路各部分的作用

（1）电能表

①作用：测量用电器消耗电能的多少。

②安装：安装在________，总开关___。

（2）总开关

①作用：控制整个电路的通断

②安装：串联在干路中，接在电能表____；

（3）保险装置-----熔丝

①作用：电路中电流过大时，保险丝_____，自动切断电路，起到_________。

②材料：由电阻率_____、熔点_____的铅锑合金制成。 不能用____________代替。

③使用：接在总开关______。

④选用：选用额定电流_____________最大的工作电流规格的保险丝。

（4）保险装置-----空气开关

①作用：电路中电流过大时，空气开关________，切断电路，俗称____。

②安装：家庭电路的干路上，电能表______。

火线和零线

1.进户线：为用户提供电能来源。

①端线——火线（ L ） ②零线N（零线），和大地相连。

2.测电笔

（1）作用：辨别火线和零线。

（2）构造：弹簧 氖管 电阻

（3）测试原理

氖管中充有稀薄的氖气，两端是两个金属电极。当电极间的电压达到一定值时，氖气会导电。当电流从一个电极流到另一个电极时，氖气会发光。

三线插头和漏电保护器

1.两孔与三孔插座

两孔插座：左零右火

三孔插座：左零（N）右火（L） 中接地（E）

2.三脚插头

大功率、金属外壳用电器要用三脚式插座，如电饭煲、空调、冰箱、洗衣机等。

其中一条接火线，标有“L”；一条接零线，标有“N”；第三条标有“E”，和用电器的金属外壳相连，其作用是万一用电器的外壳和电源火线的绝缘损坏，使外壳带电，电流流入大地，不致对人体造成伤害。

3．漏电保护器

(1)作用：当有电流经过人体流入大地时，漏电保护器会迅速_________，对人身起保护作用。

(2)漏电保护器是通过检测电路中___________________________来控制开关的。

空气开关和漏电保护器在电路中分别起什么作用？

（1）空气开关是电路中______________自动断开电路。漏电保护器是_________________自动断开电路。

（2）空气开关保护_________，漏电保护器保护_____。两者作用不一样，不能相互替代。
