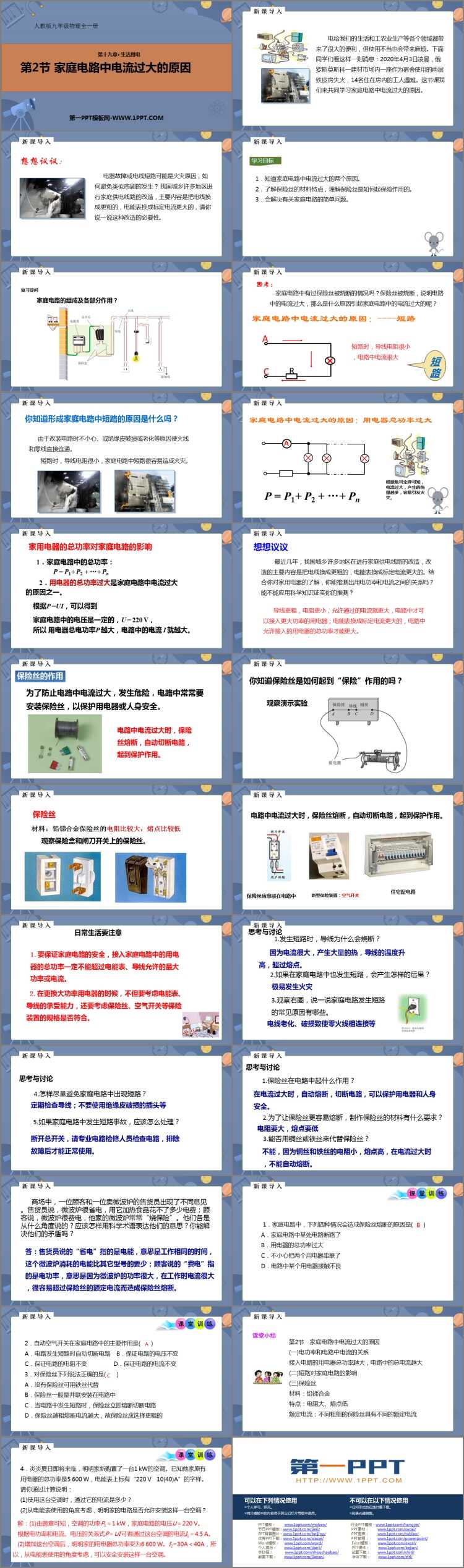

人教版九年级物理全册《家庭电路中电流过大的原因》生活用电PPT优质课件下载，共24页。

学习目标

1．知道家庭电路中电流过大的两个原因。

2．了解保险丝的材料特点，理解保险丝是如何起保险作用的。

3．会解决有关家庭电路的简单问题。

思考：家庭电路中有过保险丝被烧断的情况吗？保险丝被烧断，说明电路中的电流过大，那么是什么原因引起家庭电路中的电流过大的呢？

家庭电路中电流过大的原因：----短路

短路时，导线电阻很小，电路中电流很大

你知道形成家庭电路中短路的原因是什么吗？

由于改装电路时不小心、或绝缘皮破损或老化等原因使火线和零线直接连通。

短路时，导线电阻很小，家庭电路中短路很容易造成火灾。

家用电器的总功率对家庭电路的影响

1．家庭电路中的总功率：

P = P1+ P2 + …+ Pn

2．用电器的总功率过大是家庭电路中电流过大的原因之一。

根据P =UI，可以得到

家庭电路中的电压是一定的，U = 220 V，

所以 用电器总电功率P 越大，电路中的电流 I 就越大。

想想议议

最近几年，我国城乡许多地区在进行家庭供电线路的改造，改造的主要内容是把电线换成更粗的，电能表换成标定电流更大的。结合你对家用电器的了解，你能推测出用电功率和电流之间的关系吗？能不能应用科学知识证实你的推测？

导线更粗，电阻更小，允许通过的电流就更大，电路中才可以接入更大功率的用电器；电能表换成标定电流更大的，电路中允许接入的用电器的总功率才能更大。

保险丝的作用

为了防止电路中电流过大，发生危险，电路中常常要安装保险丝，以保护用电器或人身安全。

电路中电流过大时，保险丝熔断，自动切断电路，起到保护作用。

日常生活要注意

1.要保证家庭电路的安全，接入家庭电路中的用电器的总功率一定不能超过电能表、导线允许的最大功率或电流。

2.在更换大功率用电器的时候，不但要考虑电能表、导线的承受能力，还要考虑保险丝、空气开关等保险装置的规格是否符合。

思考与讨论

1.发生短路时，导线为什么会烧断？

因为电流很大，产生大量的热，导线的温度升高，超过熔点。

2.如果在家庭电路中也发生短路，会产生怎样的后果？

极易发生火灾

3.观察右图，说一说家庭电路发生短路的常见原因有哪些。

电线老化、破损致使零火线相连接等
