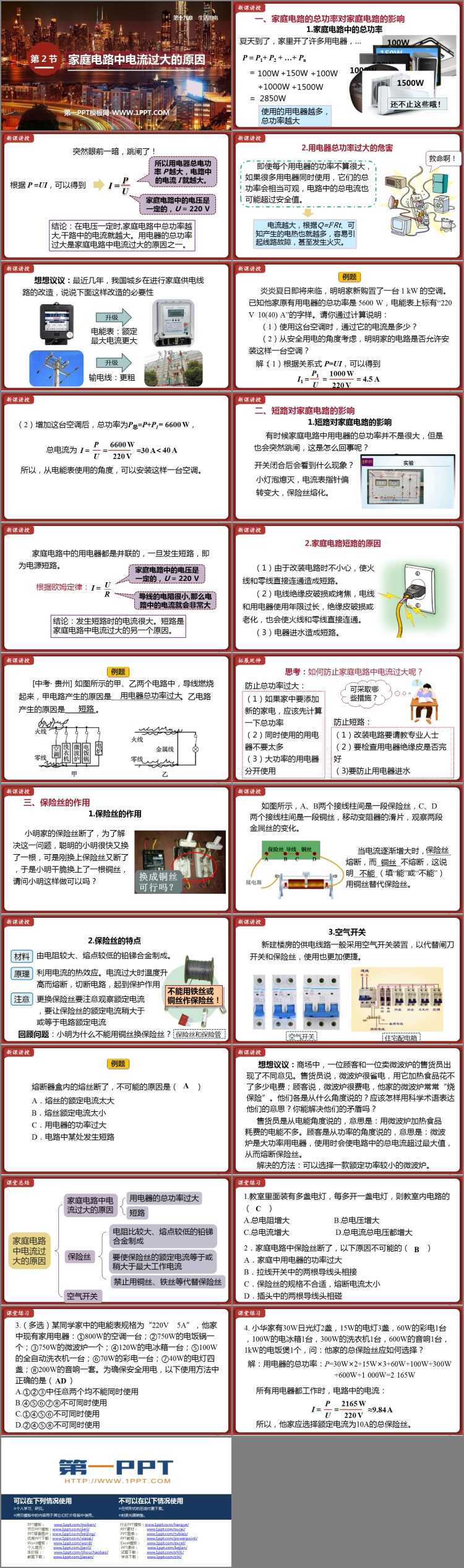

人教版九年级物理全册《家庭电路中电流过大的原因》生活用电PPT优秀课件下载，共23页。

新课讲授

一、家庭电路的总功率对家庭电路的影响

1.家庭电路中的总功率

夏天到了，家里开了许多用电器，…

P = P1+ P2 + …+ Pn

所以用电器总电功率 P 越大，电路中的电流 I 就越大。

家庭电路中的电压是一定的，U = 220 V

结论：在电压一定时,家庭电路中总功率越大,干路中的电流就越大。用电器的总功率过大是家庭电路中电流过大的原因之一。

2.用电器总功率过大的危害

即使每个用电器的功率不算很大，如果很多用电器同时使用，它们的总功率会相当可观，电路中的总电流也可能超过安全值。

电流越大，根据Q=I2Rt、可知产生的电热也就越多，容易引起线路故障，甚至发生火灾。

二、短路对家庭电路的影响

1.短路对家庭电路的影响

有时候家庭电路中用电器的总功率并不是很大，但是也会突然跳闸，这是怎么回事呢？

开关闭合后会看到什么现象？

小灯泡熄灭，电流表指针偏转变大，保险丝熔化。

家庭电路中的用电器都是并联的，一旦发生短路，即为电源短路。

根据欧姆定律：I =U/R

家庭电路中的电压是一定的，U = 220 V

导线的电阻很小,那么电路中的电流就会非常大

结论：发生短路时的电流很大。短路是家庭电路中电流过大的另一个原因。

2.家庭电路短路的原因

（1）由于改装电路时不小心，使火线和零线直接连通造成短路。

（2）电线绝缘皮破损或烤焦，电线和用电器使用年限过长，绝缘皮破损或老化，也会使火线和零线直接连通。

（3）电器进水造成短路。

三、保险丝的作用

1.保险丝的作用

小明家的保险丝断了，为了解决这一问题，聪明的小明很快又换了一根，可是刚换上保险丝又断了，于是小明干脆换上了一根铜丝，请问小明这样做可以吗？

2.保险丝的特点

由电阻较大、熔点较低的铅锑合金制成。

利用电流的热效应。电流过大时温度升高而熔断，切断电路，起到保护作用

更换保险丝要注意观察额定电流，要让保险丝的额定电流稍大于或等于电路额定电流

3.空气开关

新建楼房的供电线路一般采用空气开关装置，以代替闸刀开关和保险丝，使用也更加便捷。
