《电磁铁 电磁继电器》电与磁PPT免费课件下载
内容介绍

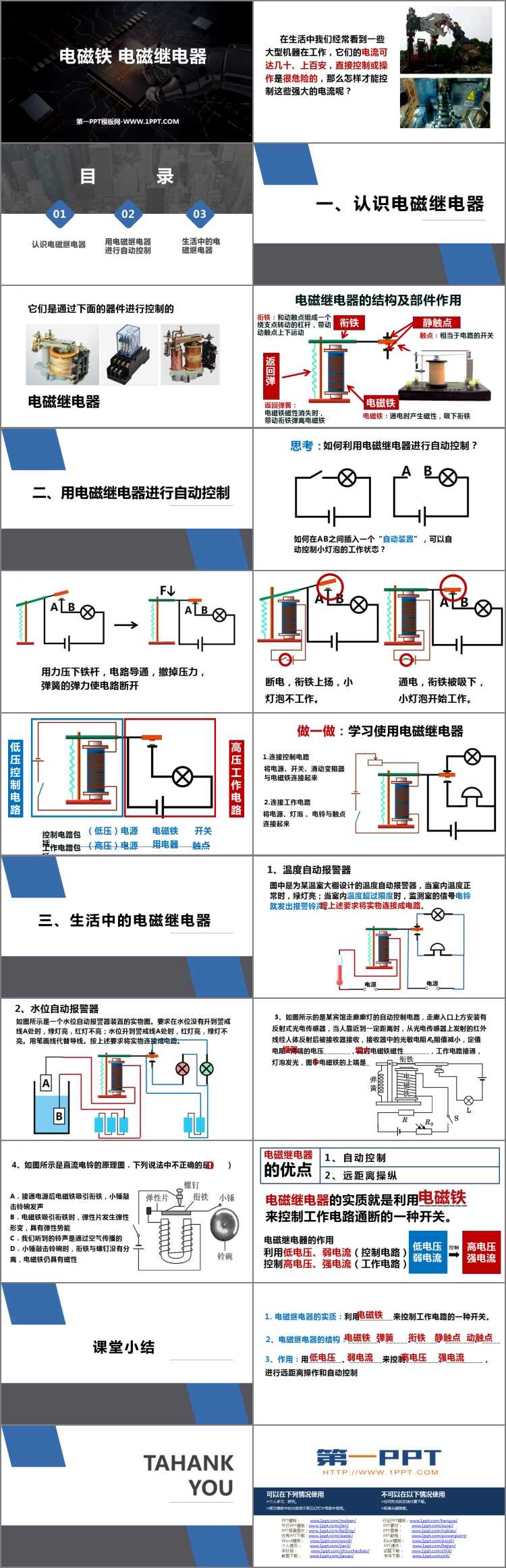

人教版九年级物理全册《电磁铁 电磁继电器》电与磁PPT免费课件下载，共22页。
一、认识电磁继电器
电磁继电器的结构及部件作用
衔铁：和动触点组成一个绕支点转动的杠杆，带动动触点上下运动
返回弹簧：电磁铁磁性消失时，带动衔铁弹离电磁铁
电磁铁：通电时产生磁性，吸下衔铁
触点：相当于电路的开关
二、用电磁继电器进行自动控制
如何利用电磁继电器进行自动控制？
如何在AB之间插入一个“自动装置”，可以自动控制小灯泡的工作状态？
用力压下铁杆，电路导通，撤掉压力，弹簧的弹力使电路断开
做一做：学习使用电磁继电器
1.连接控制电路
将电源、开关、滑动变阻器
与电磁铁连接起来
2.连接工作电路
将电源、灯泡 、电铃与触点
连接起来
三、生活中的电磁继电器
1、温度自动报警器
图中是为某温室大棚设计的温度自动报警器，当室内温度正常时，绿灯亮；当室内温度超过限度时，监测室的信号电铃就发出报警铃声。
2、水位自动报警器
如图所示是一个水位自动报警器装置的实物图。要求在水位没有升到警戒线A处时，绿灯亮，红灯不亮；水位升到警戒线A处时，红灯亮，绿灯不亮。用笔画线代替导线。按上述要求将实物连接成电路。
电磁继电器的作用
利用低电压、弱电流（控制电路）
控制高电压、强电流（工作电路）
