《电动机》电与磁PPT教学课件下载

内容介绍

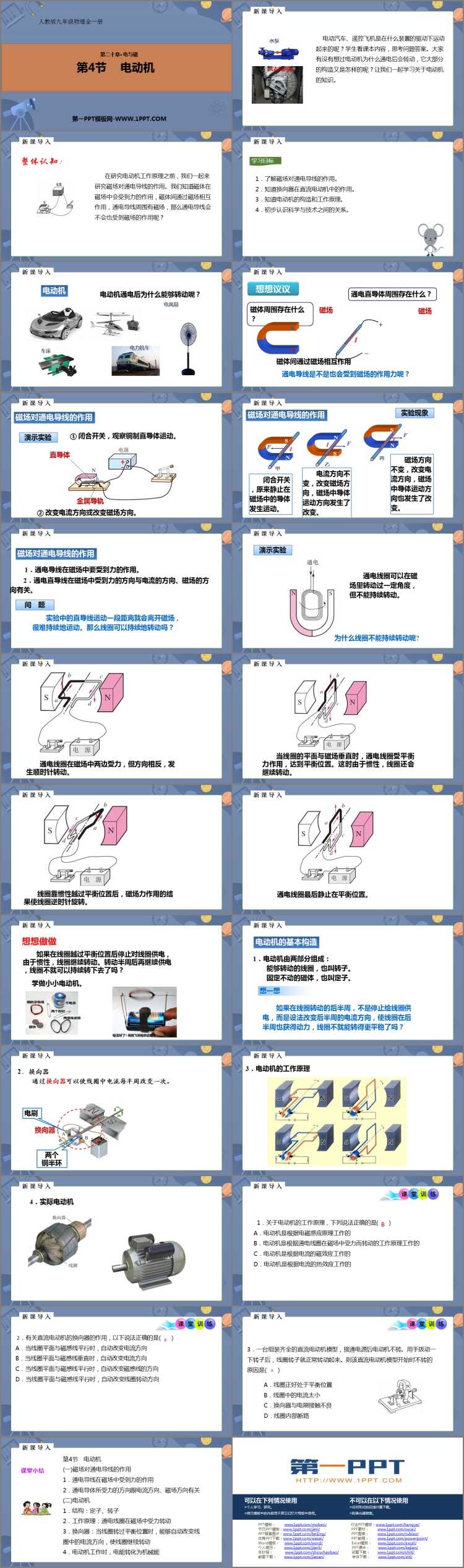

人教版九年级物理全册《电动机》电与磁PPT教学课件下载，共24页。

新课导入

电动汽车、遥控飞机是在什么装置的驱动下运动起来的呢？学生看课本内容，思考问题答案。大家有没有想过电动机为什么通电后会转动，它大部分的构造又是怎样的呢？让我们一起学习关于电动机的知识。

学习目标

1．了解磁场对通电导线的作用。

2．知道换向器在直流电动机中的作用。

3．知道电动机的构造和工作原理。

4．初步认识科学与技术之间的关系。

电动机

电动机通电后为什么能够转动呢？

磁体周围存在什么？

磁体间通过磁场相互作用

磁场对通电导线的作用

① 闭合开关，观察铜制直导体运动。

② 改变电流方向或改变磁场方向。

闭合开关，原来静止在磁场中的导体发生运动。

电流方向不变，改变磁场方向，磁场中导体运动方向发生了改变。

磁场方向不变，改变电流方向，磁场中导体运动方向也发生了改变。

1．通电导线在磁场中要受到力的作用。

2．通电直导线在磁场中受到力的方向与电流的方向、磁场的方向有关。

演示实验

通电线圈可以在磁场里转动过一定角度，但不能持续转动。

通电线圈在磁场中两边受力，但方向相反，发生顺时针转动。

当线圈的平面与磁场垂直时，通电线圈受平衡力作用，达到平衡位置。这时由于惯性，线圈还会继续转动。

线圈靠惯性越过平衡位置后，磁场力作用的结果使线圈逆时针旋转。

电动机的基本构造

1．电动机由两部分组成：

能够转动的线圈，也叫转子。

固定不动的磁体，也叫定子。

2．换向器

通过换向器可以使线圈中电流每半周改变一次。
