《电动机》电与磁PPT优质课件下载

内容介绍

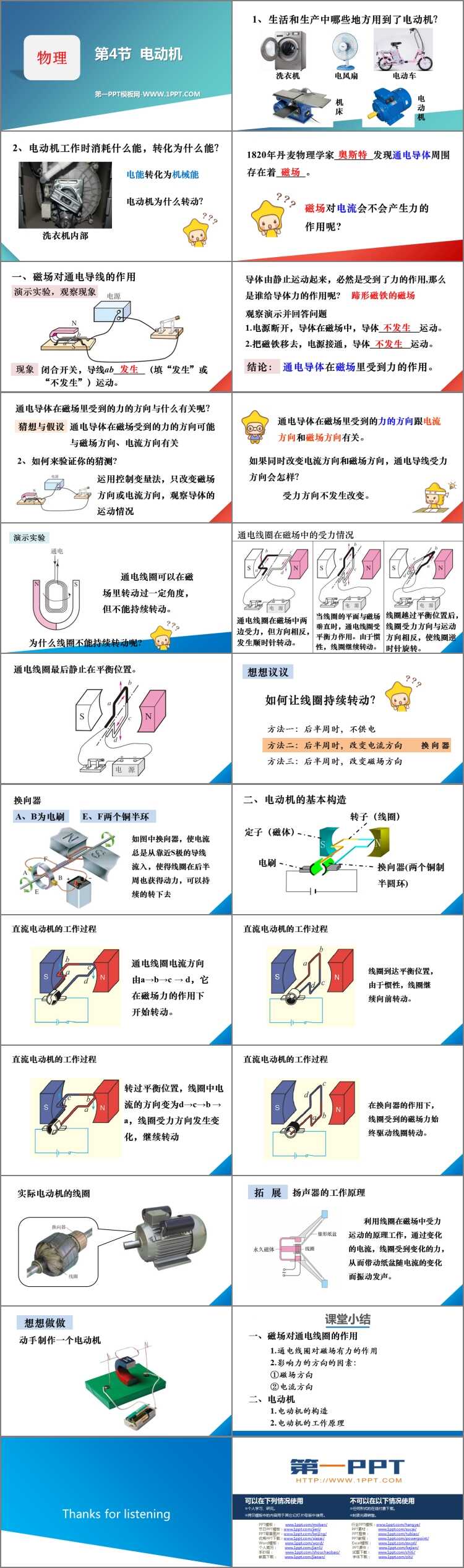

人教版九年级物理全册《电动机》电与磁PPT优质课件下载，共24页。

一、磁场对通电导线的作用

导体由静止运动起来，必然是受到了力的作用,那么是谁给导体力的作用呢?

1.电源断开，导体在磁场中，导体_________运动。

2.把磁铁移去，电源接通，导体_________运动。

通电导体在磁场里受到力的作用。

通电导体在磁场里受到的力的方向与什么有关呢？

通电导体在磁场受到的力的方向可能与磁场方向、电流方向有关

通电导体在磁场里受到的力的方向跟电流方向和磁场方向有关。

通电线圈在磁场中的受力情况

通电线圈在磁场中两边受力，但方向相反，发生顺时针转动。

当线圈的平面与磁场垂直时，通电线圈受平衡力作用。由于惯性，线圈继续转动。

线圈越过平衡位置后，线圈受力方向与运动方向相反，使线圈逆时针旋转。

二、电动机的基本构造

直流电动机的工作过程

通电线圈电流方向由a→b→c → d，它在磁场力的作用下开始转动。

线圈到达平衡位置，由于惯性，线圈继续向前转动。

转过平衡位置，线圈中电流的方向变为d→c→b → a，线圈受力方向发生变化，继续转动

在换向器的作用下，线圈受到的磁场力始终驱动线圈转动。

扬声器的工作原理

利用线圈在磁场中受力运动的原理工作，通过变化的电流，线圈受到变化的力，从而带动纸盆随电流的变化而振动发声。
