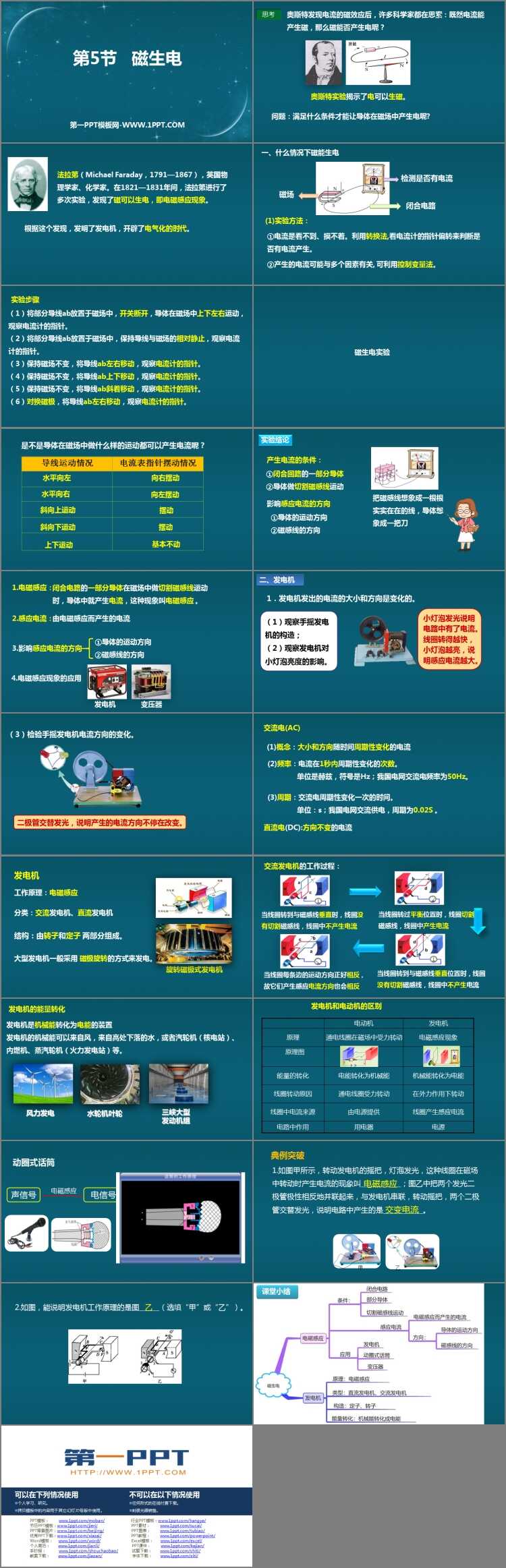

人教版九年级物理全册《磁生电》电与磁PPT免费课件下载，共21页。

思考

奥斯特发现电流的磁效应后，许多科学家都在思索：既然电流能产生磁，那么磁能否产生电呢？

奥斯特实验揭示了电可以生磁。

法拉第（Michael Faraday，1791—1867），英国物理学家、化学家。在1821—1831年间，法拉第进行了多次实验，发现了磁可以生电，即电磁感应现象。

一、什么情况下磁能生电

(1)实验方法：

①电流是看不到、摸不着。利用转换法,看电流计的指针偏转来判断是否有电流产生。

②产生的电流可能与多个因素有关, 可利用控制变量法。

实验步骤

（1）将部分导线ab放置于磁场中，开关断开，导体在磁场中上下左右运动，观察电流计的指针。

（2）将部分导线ab放置于磁场中，保持导线与磁场的相对静止，观察电流计的指针。

（3）保持磁场不变，将导线ab左右移动，观察电流计的指针。

（4）保持磁场不变，将导线ab上下移动，观察电流计的指针。

（5）保持磁场不变，将导线ab斜着移动，观察电流计的指针。

（6）对换磁极，将导线ab左右移动，观察电流计的指针。

产生电流的条件：

①闭合回路的一部分导体

②导体做切割磁感线运动

影响感应电流的方向

①导体的运动方向

②磁感线的方向

1.电磁感应：闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生电流，这种现象叫电磁感应 。

2.感应电流：由电磁感应而产生的电流

3.影响感应电流的方向

4.电磁感应现象的应用

二、发电机

发电机发出的电流的大小和方向是变化的。

（1）观察手摇发电机的构造；

（2）观察发电机对小灯泡亮度的影响。

交流电(AC)

(1)概念：大小和方向随时间周期性变化的电流

(2)频率：电流在1秒内周期性变化的次数。

单位是赫兹，符号是Hz；我国电网交流电频率为50Hz。

(3)周期：交流电周期性变化一次的时间。

单位：s；我国电网交流供电，周期为0.02S 。

直流电(DC):方向不变的电流

发电机

工作原理：电磁感应

分类：交流发电机、直流发电机

结构：由转子和定子 两部分组成。

大型发电机一般采用 磁极旋转的方式来发电。

发电机的能量转化

发电机是机械能转化为电能的装置

发电机的机械能可以来自风，来自高处下落的水，或者汽轮机（核电站）、内燃机、蒸汽轮机（火力发电站）等。
