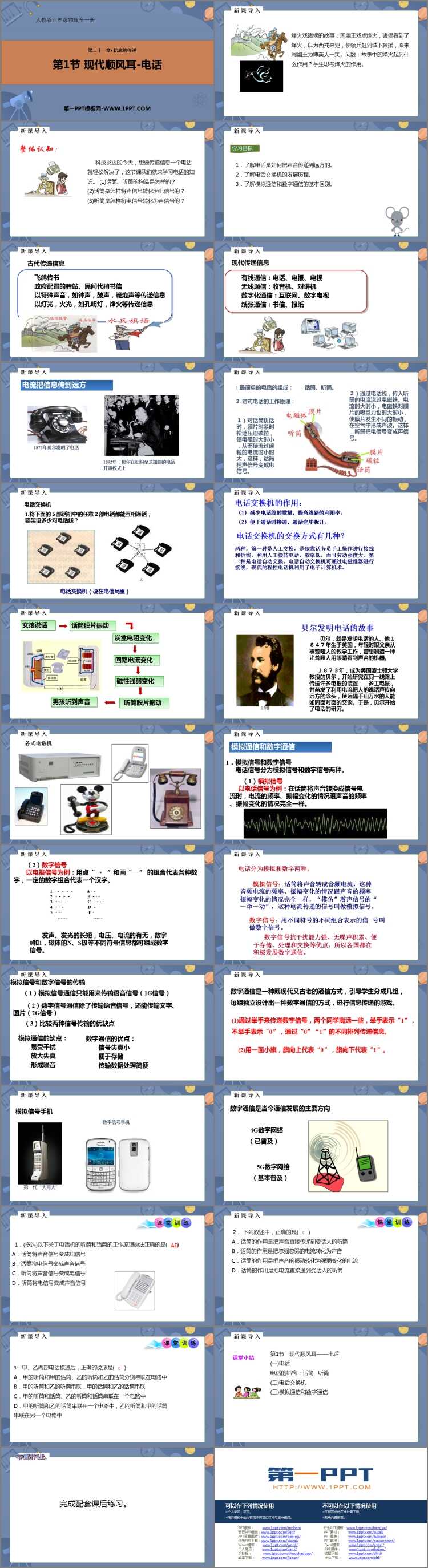

人教版九年级物理全册《现代顺风耳──电话》信息的传递PPT精品课件下载，共26页。

新课导入

科技发达的今天，想要传递信息一个电话就轻松解决了，这节课我们就来学习电话的知识。

(1)话筒、听筒的构造是怎样的？

(2)话筒是怎样将声信号转化为电信号的？

(3)听筒是怎样将电信号转化为声信号的？

学习目标

1．了解电话是如何把声音传递到远方的。

2．了解电话交换机的发展历程。

3．了解模拟通信和数字通信的基本区别。

电流把信息传到远方

1.最简单的电话的组成：话筒、听筒。

2.老式电话的工作原理：

1）对话筒讲话时，膜片时紧时松地压迫碳粒，使电阻时大时小，从而使流过碳粒的电流时小时大，这样，话筒把声信号变成电信号。

2）通过电话线，传入听筒的电流流过电磁铁。电流时大时小，电磁铁对膜片的吸引力也时大时小，使膜片发生不同的振动，在空气中形成声波。这样，听筒把电信号变成声信号。

电话交换机的作用：

（1）减少电话线的数量，提高线路的利用率。

（2）便于通话时接通，通话完毕拆开。

电话交换机的交换方式有几种？

两种，第一种是人工交换，是依靠话务员手工操作进行接线和拆线，利用人工接转电话，效率低，而且劳动强度大。第二种是电话自动交换，电话自动交换机可通过电磁继器进行接线，现代的程控电话机利用了电子计算机术。

模拟通信和数字通信

模拟信号和数字信号

电话信号分为模拟信号和数字信号两种。

（1）模拟信号

以电话信号为例：在话筒将声音转换成信号电流时，电流的频率、振幅变化的情况跟声音的频率、振幅变化的情况完全一样。

（2）数字信号

以电报信号为例：用点“ · ”和画“—” 的组合代表各种数字，一定的数字组合代表一个汉字。

发声、发光的长短，电压、电流的有无，数字0和1，磁体的N、S极等不同符号信息都可组成数字信号。

模拟信号和数字信号的传输

（1）模拟信号通信只能用来传输语音信号（1G信号）

（2）数字信号通信除了传输语音信号，还能传输文字、图片（2G信号）

（3）比较两种信号传输的优缺点

数字通信是一种既现代又古老的通信方式，引导学生分成几组，每组独立设计出一种数字通信的方式，进行信息传递的游戏。

(1)通过举手来传递数字信号，两个同学离远一些，举手表示“1”，不举手表示“0”，通过“0”“1”的不同排列传递信息。

(2)用一面小旗，旗向上代表“0”，旗向下代表“1”。
