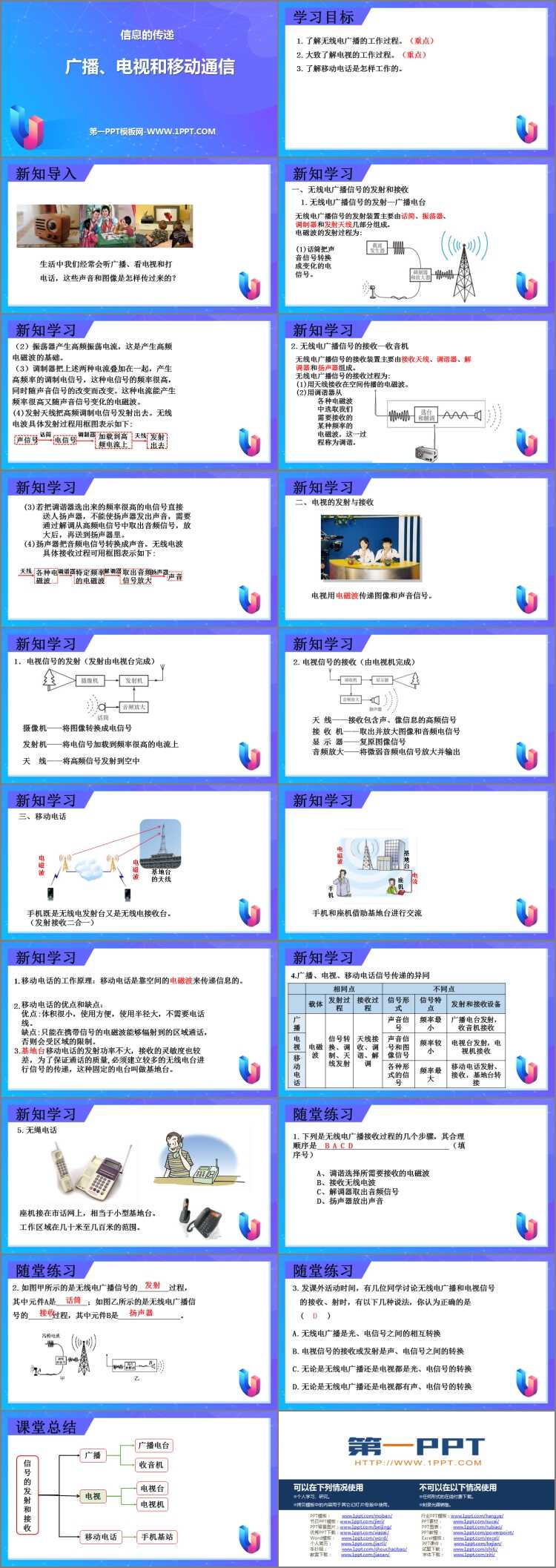

人教版九年级物理全册《广播、电视和移动通信》信息的传递PPT优秀课件下载，共20页。

学习目标

1.了解无线电广播的工作过程。（重点）

2.大致了解电视的工作过程。（重点）

3.了解移动电话是怎样工作的。

新课学习

一、无线电广播信号的发射和接收

1.无线电广播信号的发射—广播电台

无线电广播信号的发射装置主要由话简、振荡器、调制器和发射天线几部分组成。

电磁波的发射过程为:

(1)话筒把声音信号转换成变化的电信号。

(2)振荡器产生高频振荡电流，这是产生高频电磁波的基础。

(3)调制器把上述两种电流叠加在一起，产生高频率的调制电信号，这种电信号的频率很高，同时随声音信号的改变而改变。这种电流能产生频率很高又随声音信号变化的电磁波。

(4)发射天线把高频调制电信号发射出去。无线电波具体发射过程用框图表示如下:

2.无线电广播信号的接收—收音机

无线电广播信号的接收装置主要由接收天线、调谐器、解调器和扬声器组成。

无线电广播信号的接收过程为:

(1)用天线接收在空间传播的电磁波。

(2)用调谐器从各种电磁波中选取我们需要接收的某种频率的电磁波，这一过程称为调谐。

(3)若把调谐器选出来的频率很高的电信号直接送人扬声器，不能使扬声器发出声音，需要通过解调从高频电信号中取出音频信号，放大后，再送到扬声器里。

(4)扬声器把音频电信号转换成声音。无线电波具体接收过程可用框图表示如下:

二、电视的发射与接收

电视用电磁波传递图像和声音信号。

1．电视信号的发射（发射由电视台完成）

摄像机——将图像转换成电信号

发射机——将电信号加载到频率很高的电流上

天 线——将高频信号发射到空中

2.电视信号的接收（由电视机完成）

天 线——接收包含声、像信息的高频信号

接 收 机——取出并放大图像和音频电信号

显 示 器——复原图像信号

音频放大——将微弱音频电信号放大并输出

三、移动电话

移动电话的工作原理：移动电话是靠空间的电磁波来传递信息的。

移动电话的优点和缺点：

优点:体积很小，使用方便，使用半径大，不需要电话线。

缺点:只能在携带信号的电磁波能够辐射到的区域通话，否则会受区域的限制。

基地台移动电话的发射功率不大，接收的灵敏度也较差，为了保证通话的质量,必须建立较多的无线电台进行信号的传递，这种固定的电台叫做基地台。
