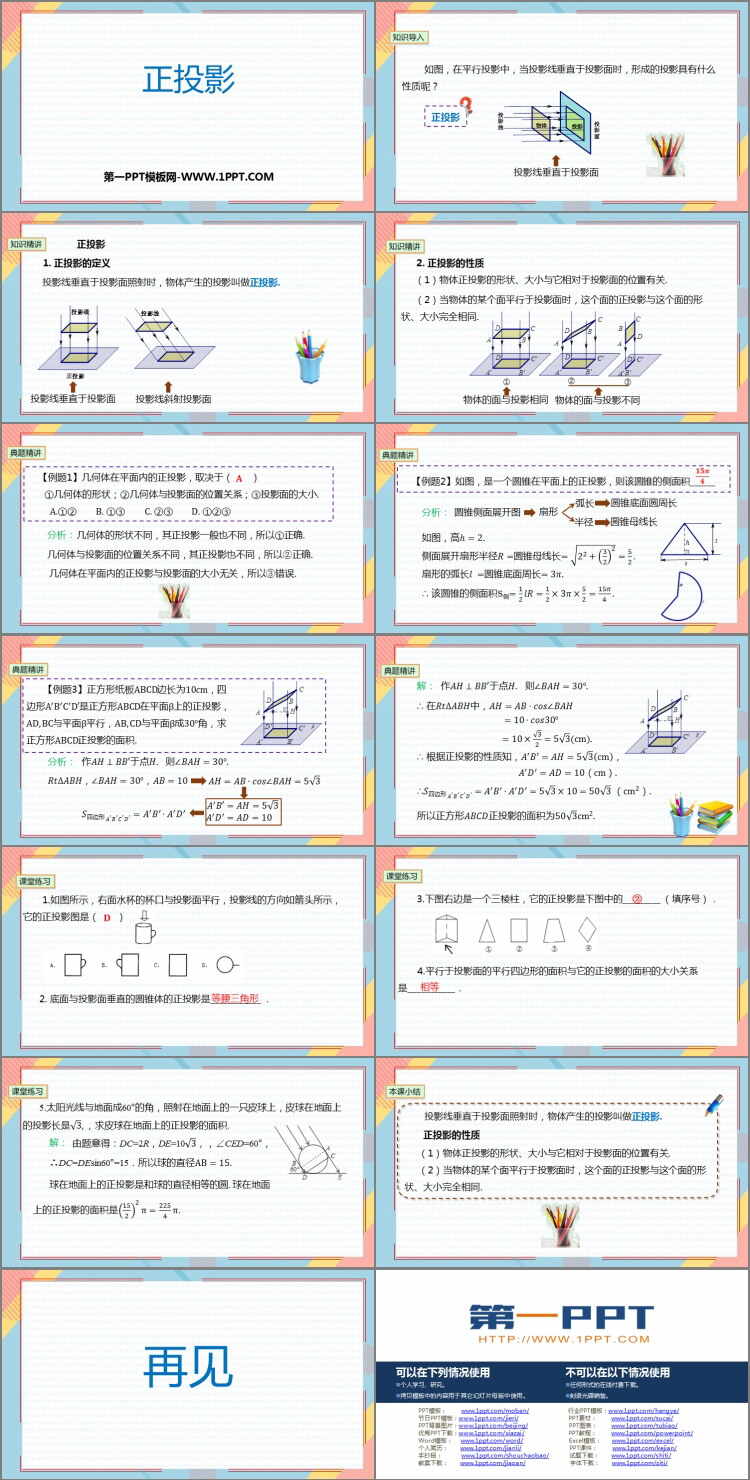

人教版九年级数学下册《正投影》投影与视图PPT下载，共14页。

正投影

1. 正投影的定义

投影线垂直于投影面照射时，物体产生的投影叫做正投影.

2. 正投影的性质

（1）物体正投影的形状、大小与它相对于投影面的位置有关.

（2）当物体的某个面平行于投影面时，这个面的正投影与这个面的形状、大小完全相同.

典例精析

【例题1】几何体在平面内的正投影，取决于（）

①几何体的形状；②几何体与投影面的位置关系；③投影面的大小.

A.①② B. ①③ C. ②③ D. ①②③

【例题2】如图，是一个圆锥在平面上的正投影，则该圆锥的侧面积______

【例题3】正方形纸板ABCD边长为10cm，四边形A^′ B^′ C^′ D′是正方形ABCD在平面β上的正投影，AD,BC与平面β平行，AB,CD与平面β成30°角，求正方形ABCD正投影的面积.

投影线垂直于投影面照射时，物体产生的投影叫做正投影.

正投影的性质

（1）物体正投影的形状、大小与它相对于投影面的位置有关.

（2）当物体的某个面平行于投影面时，这个面的正投影与这个面的形状、大小完全相同.
