相关简介

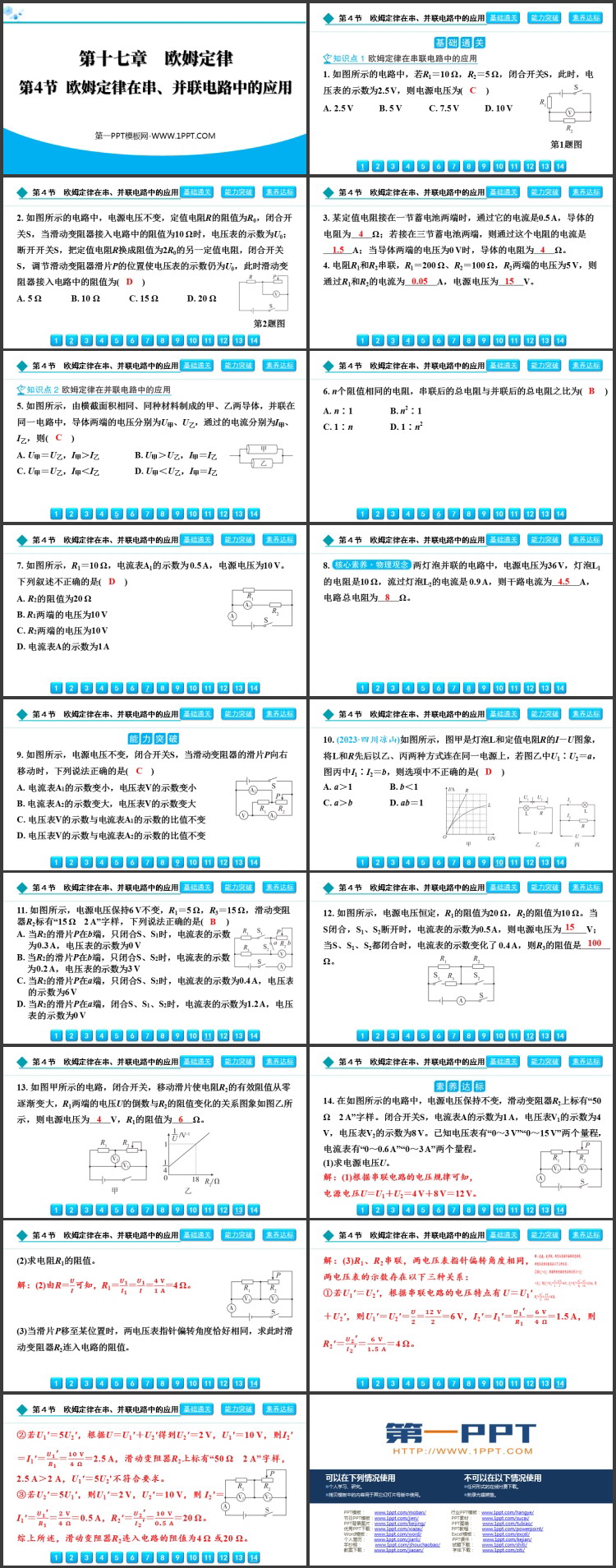

欧姆定律是电学的核心基石，而将其应用于串、并联电路的分析与计算，则是理解和解决实际电路问题的关键一步。本课件精选了一系列典型例题，旨在通过具体、递进的练习，帮助学习者熟练掌握相关规律和解题方法，从而提升对电路动态与等效关系的洞察力。
核心知识应用精析
本部分内容基于欧姆定律的基本原理：电流I等于电压U与电阻R的比值（I=U/R），重点探究其在串联与并联两种基本电路结构中的具体表现形式与综合运用。
串联电路专题练习
串联电路的特点是电流处处相等，总电压等于各用电器两端电压之和，总电阻等于各电阻阻值之和。
1. 如图所示的电路中，若R1＝10 Ω，R2＝5 Ω，闭合开关S，此时，电压表的示数为2.5 V，则电源电压为( )
A. 2.5 V B. 5 V C. 7.5 V D. 10 V
2. 电阻R1和R2串联，R1＝200 Ω、R2＝100 Ω，R2两端的电压为5 V，则通过R1和R2的电流为_________A，电源电压为_________V。
并联电路与等效电阻
并联电路中，各支路两端电压相等，干路电流等于各支路电流之和，总电阻的倒数等于各支路电阻倒数之和。
3. 如图所示，由横截面积相同、同种材料制成的甲、乙两导体，并联在同一电路中，导体两端的电压分别为U甲、U乙，通过的电流分别为I甲、I乙，则( )
A. U甲＝U乙，I甲＞I乙 B. U甲＞U乙，I甲＝I乙
C. U甲＝U乙，I甲＜I乙 D. U甲＜U乙，I甲＝I乙
4. n个阻值相同的电阻，串联后的总电阻与并联后的总电阻之比为( )
A. n∶1 B. n2∶1 C. 1∶n D. 1∶n2
综合应用与动态分析
此部分题目考察对基本定律的灵活运用，特别是当电路中某个元件（如滑动变阻器或定值电阻）的阻值发生变化时，对整个电路电流、电压分配的影响。解题时需要紧紧抓住不变量（如电源电压）进行分析。
1. 如图所示的电路中，电源电压不变，定值电阻R的阻值为R0，闭合开关S，当滑动变阻器接入电路中的阻值为10 Ω时，电压表的示数为U0；断开开关S，把定值电阻R换成阻值为2R0的另一定值电阻，闭合开关S，调节滑动变阻器滑片P的位置使电压表的示数仍为U0，此时滑动变阻器接入电路中的阻值为( )
A. 5 Ω B. 10 Ω C. 15 Ω D. 20 Ω
2. 某定值电阻接在一节蓄电池两端时，通过它的电流是0.5 A，导体的电阻为_________Ω；若接在三节蓄电池两端，则通过这个电阻的电流是_________A；当导体两端的电压为0 V时，导体的电阻为_________Ω。
